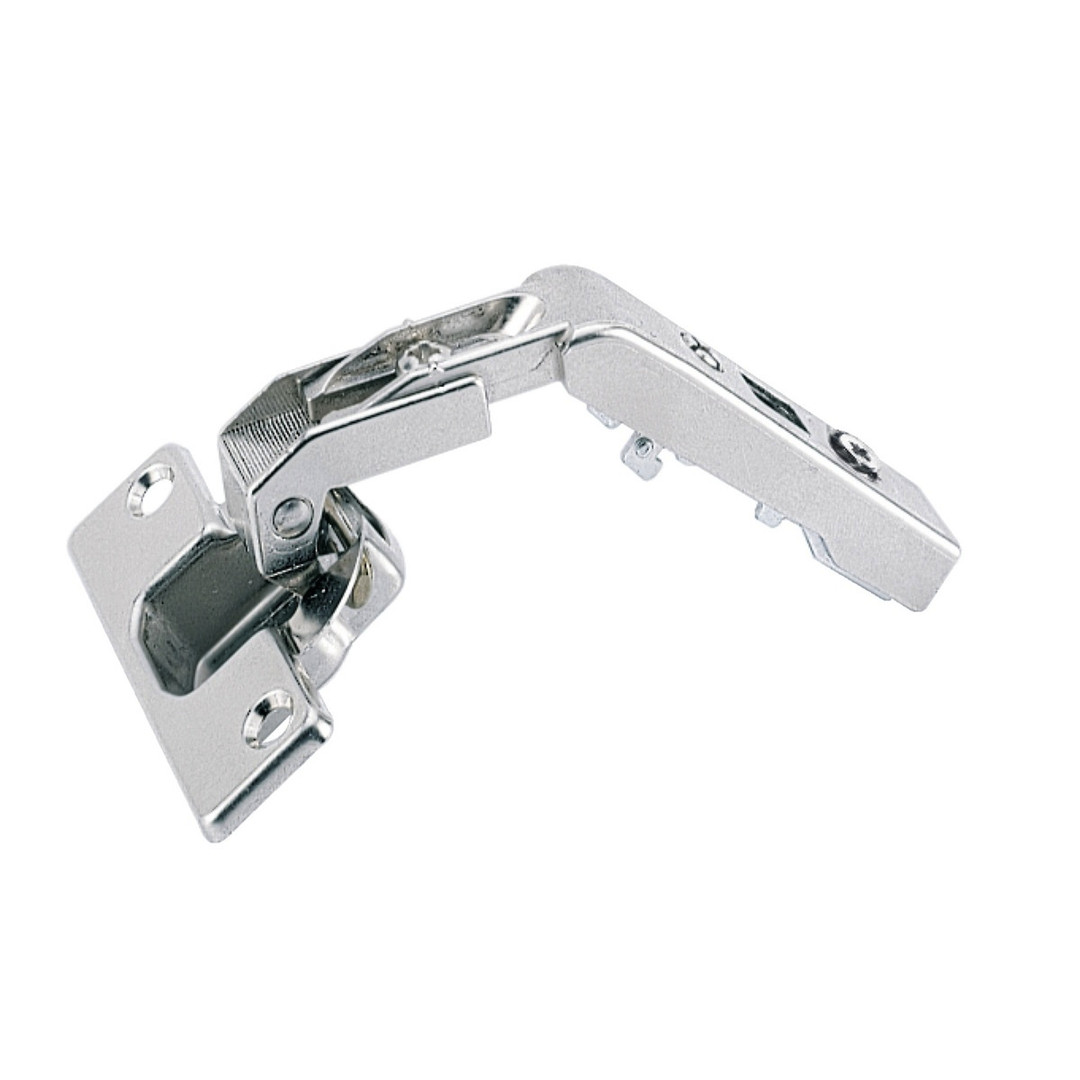

HETTICH INTERMAT 9930 B24 TB43 SPEZIALSCHARNIER MIT AUTOMATIK ZUM EINPRESSEN,FUER ECKSCH
4023149089060
4023149089060
45038
auf Anfrage
je 100 St
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 50 St |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 50 St |
| Bestellschritt | 50 St |
Beschreibung
- Intermat Scharnier für Eckschrankfalttüren
- Ohne Schließautomatik (Intermat 9930)
- Qualitätseinstufung nach EN 15570, Level 2
- Öffnungswinkel 50° / 65°
- Für Türdicke 15 - 21 mm

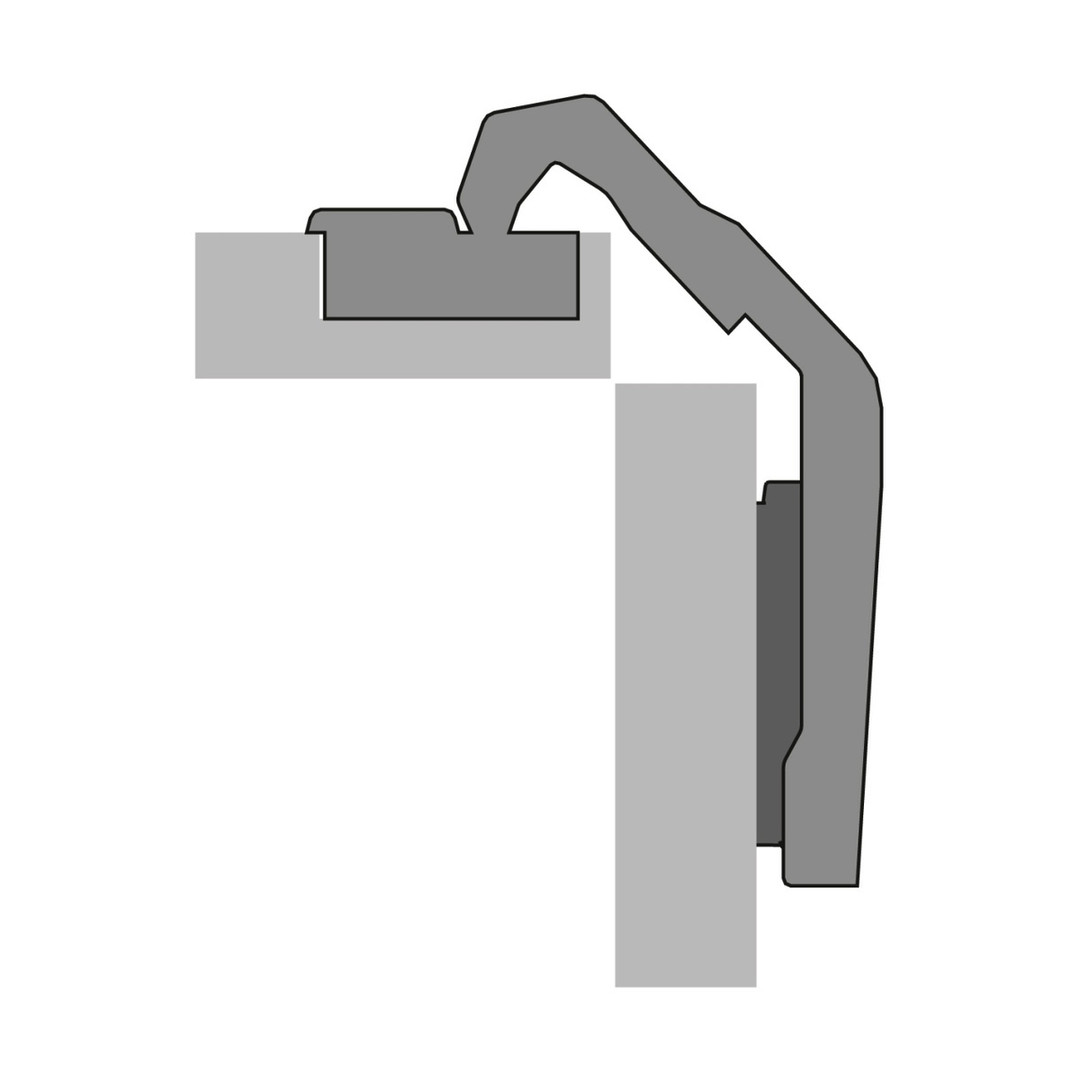

- Anschlagart vorliegend

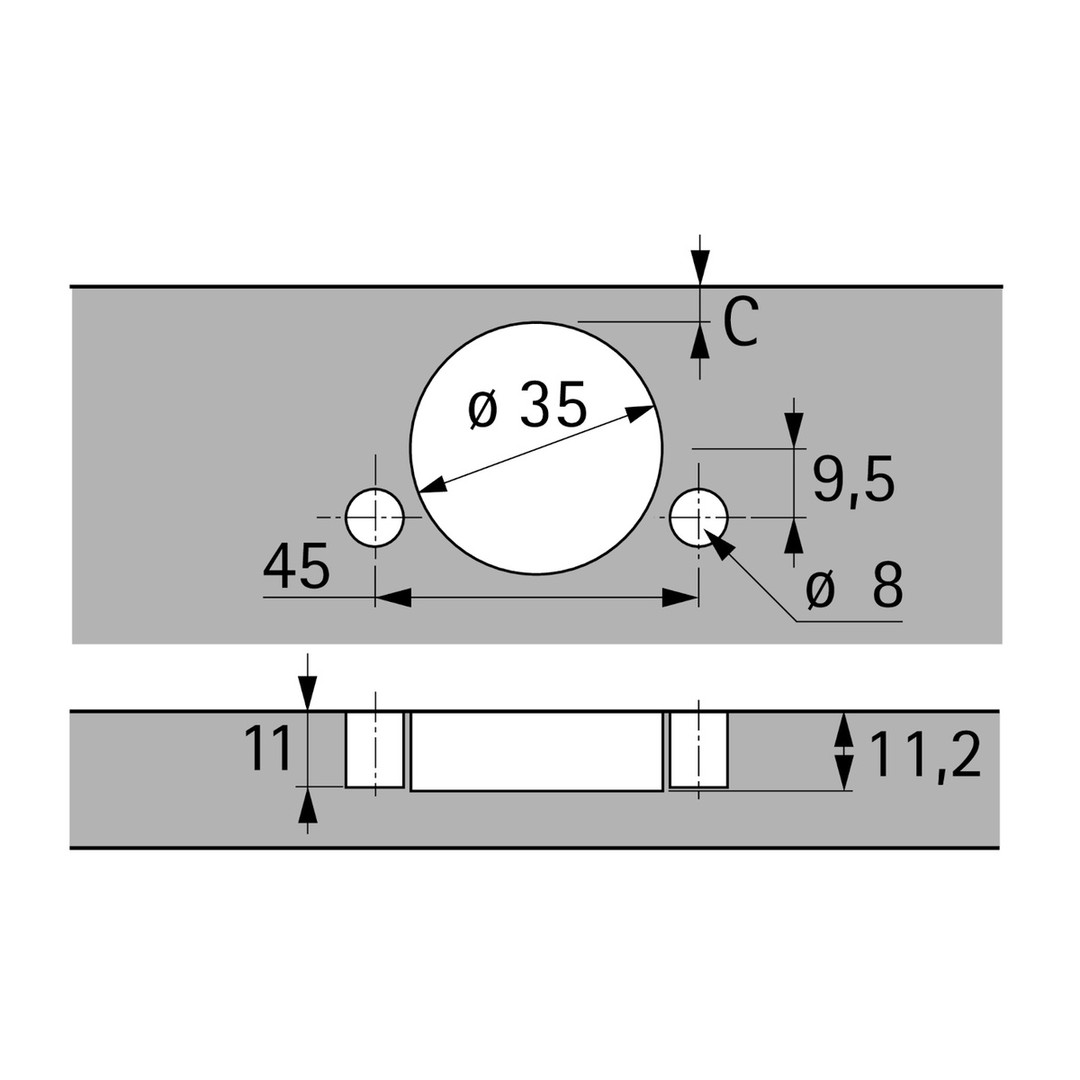

- TB - Bohrbild 45 x 9,5 mm
- Topftiefe 10,5 mm

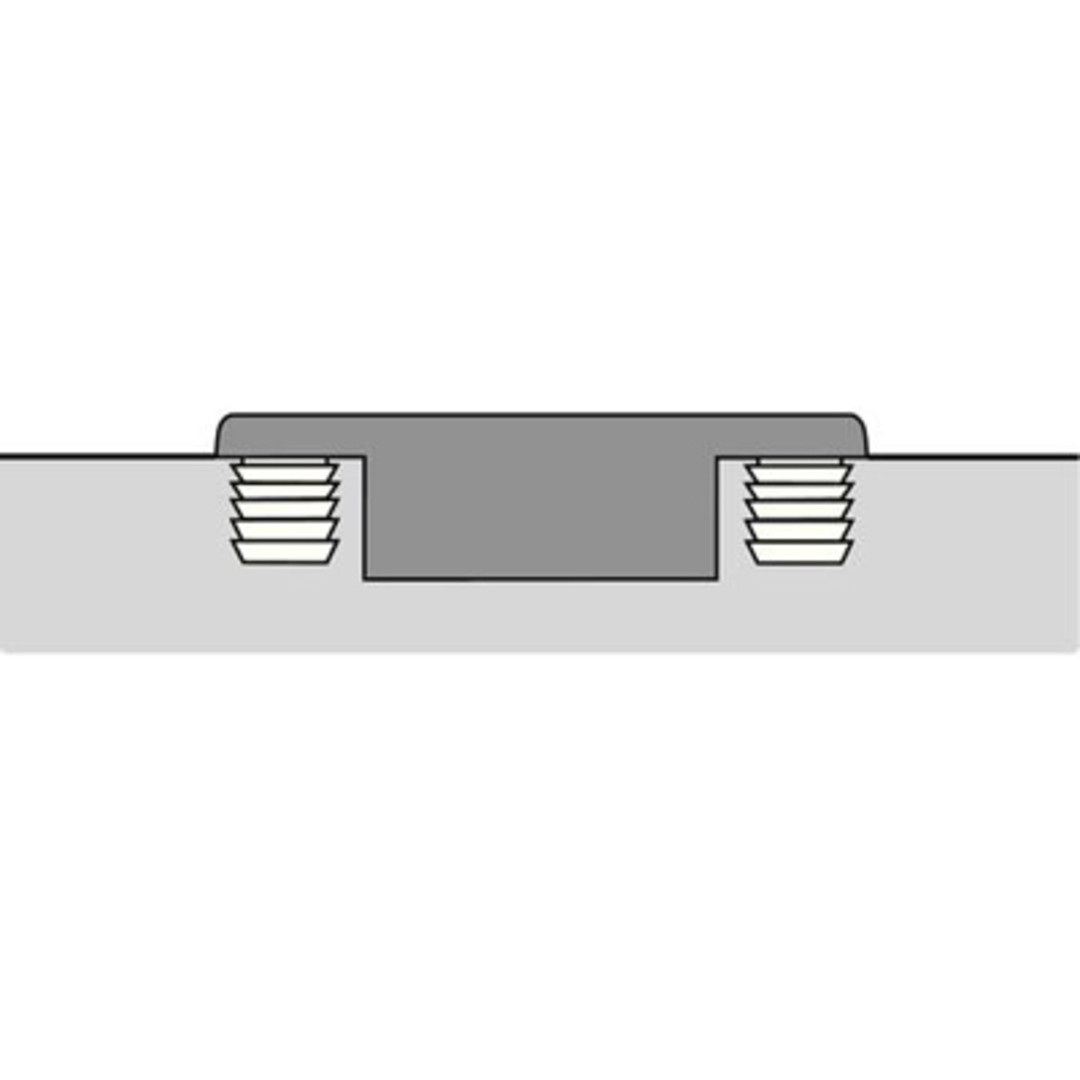

- Montage zum Einpressen
- Integrierte Diagonalverstellung +9,5 mm / -9,5 mm
- Integrierte Auflagenverstellung, siehe Skizze
- Integrierte Tiefenverstellung, siehe Skizze
- Höhenverstellung über Montageplatte
- Stahl / Zinkdruckguss vernickelt
Merkmale
| Ausführung | SPEZIALSCHARNIER MIT AUTOMATIK ZUM EINPRESSEN,FUER ECKSCH |
| Montageart | zum Einpressen |
| Konstruktion | Eckschrank mit Falttür |
| Türart | Eckschrankfalttür Standardtür / Holztür Holzrahmentür (Profilbreite ab 50 mm) |
| Komforteigenschaften | ohne Schließautomatik |
| Anschlagart | vorliegend |
| Min. Türdicke | 15 mm |
| Max. Türdicke | 21 mm |
| Topf-Ausführung | TB 43 |
| Basis | 24 mm |
| Topfdurchmesser | 35 mm |
| Topftiefe | 10,5 mm |
| Scharnieroberfläche | Stahl / Zinkdruckguss vernickelt |
| Bohrbild | TB 45 x 9,5 mm |
| Durchmesser der Befestigungsbohrung | Ø 8 mm |
| Integrierte Auflagenverstellung | +2 mm / -2 mm |
| Befestigungsbohrung | ø 8 x 11 |
| Zuhaltung | ja |
| Oberfläche | vernickelt |
HETTICH INTERMAT - SPEZIALSCHARNIER MIT AUTOMATIK, FUER ECKSCH
|
Ausführung
Name des Variantenmerkamsl???
|
|---|
Angaben zur Marke
Hettich
Hersteller
Hettich Marketing- Vertriebs GmbH & Co. KG Gerhard-Lüking-Straße 10, 32602 Vlotho info@hettich-furntech.com
