Abbildung ähnlich

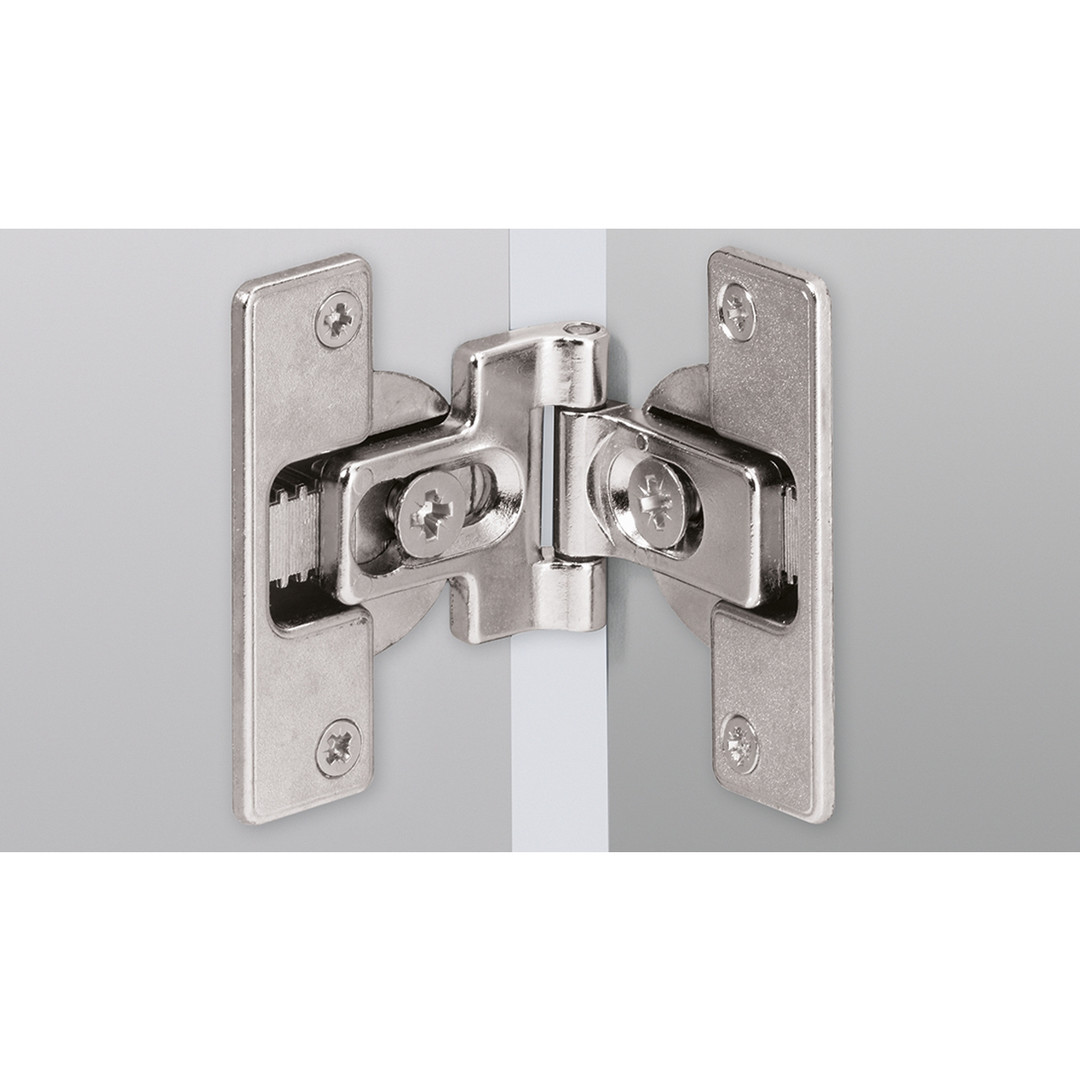

Hettich Mittelscharnier mit einstellbarem, versetztem Drehpunkt, zum Anschrauben
HET360-01
4023149467875
46787
auf Anfrage
je 100 St
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 10 St |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 St |
| Bestellschritt | 1 St |
Beschreibung
Mittelscharnier mit einstellbarem, versetztem Drehpunkt, zum Anschrauben
Eigenschaften
- Mittelscharnier für Falttüren
- Für Türdicken ab 15 mm
- Gleiches Bohrbild für Tür- und Seitenteil, beide Teile werden getrennt montiert
- Die Fuge kann stufenlos vom Haarfugenanschlag bis + 4 mm eingestellt werden, der Anschlag ist immer bündig
- Stufenweise Verstellung des Drehpunktversatzes mit 0 mm, 3 mm und 6 mm
- Zinkdruckguss vernickelt
Drehpunktversatz mm | Türversprung mm |
0 | 0 |
3 | 6 |
6 | 12 |
Beispielhaft für Fuge = 3 mm |
Hersteller Link
- Blaetterkatalog
- 3D-Modell
- Hettich Technical Assistant
- Download Link: Bohrbild 2D (DXF)
- Download Link: Artikeldaten 2D/3D (DWG/DXF)
Sortiernummer: 813225
Merkmale
| Ausführung | zum Anschrauben |
| Anschlagart | vorliegend |
| Paketfähig | J |
| Scharnierarm / -topf | Zinkdruckguss vernickelt / Zinkdruckguss vernickelt |
| Scharnierart | Spezialscharnier |
| Scharnieroberfläche | Zinkdruckguss vernickelt / Zinkdruckguss vernickelt |
| Topf-Ausführung | TH 42 |
| Topfdurchmesser | 35 mm |
| Öffnungswinkel | 180 ° |
| Öffnungswinkel ° | 180 ° |
| Lieferantenart.nr. | 46787 |
Hettich Mittelscharnier mit einstellbarem, versetztem Drehpunkt
| Ausführung |
|---|
|
zum Anschrauben
zum Einpressen
|
Angaben zur Marke
Hettich
Hersteller
Hettich Marketing- Vertriebs GmbH & Co. KG Gerhard-Lüking-Straße 10, 32602 Vlotho info@hettich-furntech.com
