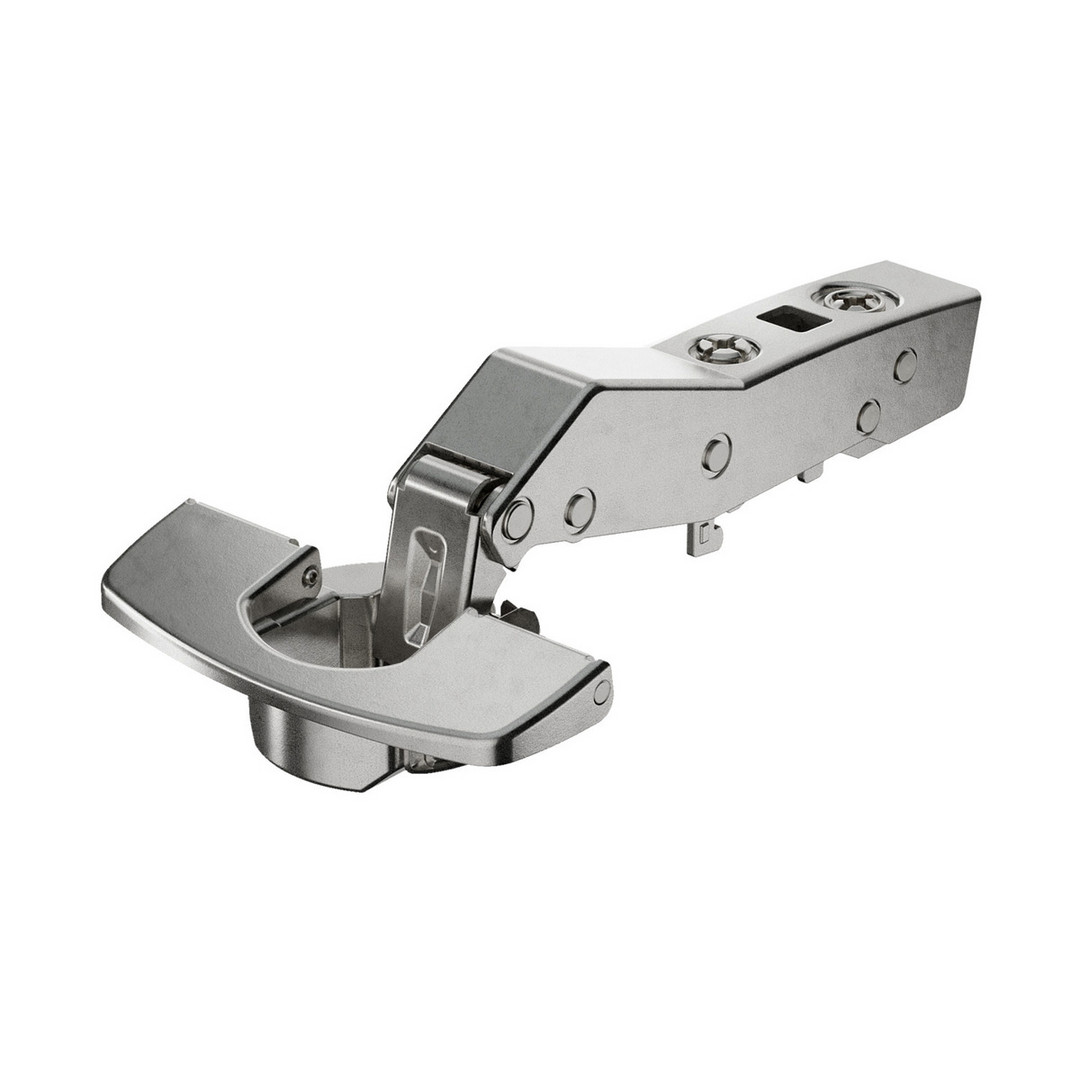

Abbildung ähnlich
Hettich Sensys Winkelscharnier W30 ohne Schließautomatik (Sensys 8669 W30), vernickelt, vorliegend, Öffnungswinkel 95°, THS-Bohrbild 52 x 5,5 mm, 48 x 6 mm, Schnellmontage Fix (ø 10 x 6)
4023149872501
4023149872501
9088212
auf Anfrage
je 100 St
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 50 St |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 St |
| Bestellschritt | 1 St |
Zubehörempfehlung für Sie:
Hettich Designadapter, vernickelt, vernickelt 4023149336997
Hettich Montagehilfe für Öffnungswinkelbegrenzer 4023149438059
Beschreibung
Hettich Sensys Winkelscharnier W30 ohne Schließautomatik (Sensys 8669 W30), vernickelt, vorliegend, Öffnungswinkel 95°, THS-Bohrbild 52 x 5,5 mm, 48 x 6 mm, Schnellmontage Fix (ø 10 x 6)
Eigenschaften
- Sensys Winkelscharnier W30
- Ohne Dämpfung, ohne Schließautomatik, für grifflose Anwendungen (Sensys 8669 W30)
- Qualitätseinstufung nach EN 15570, Level 3
- Öffnungswinkel 95°
- Für Türdicke 15 - 28 mm
- Anschlagart vorliegend (B 2 mm)
- THS-Bohrbild 52 x 5,5 mm, 48 x 6 mm
- Topftiefe 12,8 mm
- Montage Schnellmontage Fix (THS 55)
- Integrierte Auflagenverstellung +2 mm / -2 mm
- Integrierte Tiefenverstellung +3 mm / -2 mm
- Höhenverstellung über Montageplatte
- Stahl vernickelt
Merkmale
| Ausführung | THS-Bohrbild 52 x 5,5 mm, 48 x 6 mm, Schnellmontage Fix (ø 10 x 6) |
| Montageart | Schnellmontage Fix |
| Befestigungsbohrung | ø 10 x 6 |
| Konstruktion | Eckschrank 120° (W30) |
| Komforteigenschaften | ohne Schließautomatik |
| Öffnungswinkel | 95 ° |
| Anschlagart | vorliegend |
| Topfdurchmesser | 35 mm |
| Min. Türdicke | 15 mm |
| Max. Türdicke | 28 mm |
| Topf-Ausführung | THS 55 |
| Integrierte Tiefenverstellung | +3 mm / -2 mm |
| Basis | 2 mm |
| Scharnieroberfläche | Stahl / Zinkdruckguss vernickelt |
| Durchmesser der Befestigungsbohrung | Ø 10 mm |
| Oberfläche | vernickelt |
| Türart | Standardtür / Holztür, Holzrahmentür (Profilbreite ab 50 mm) |
| Topftiefe | 12,8 mm |
| Bohrbild | TH 52 x 5,5, TS 48 x 6 mm |
| Integrierte Auflagenverstellung | +2mm / -2 mm |
| Zuhaltung | Nein |
Hettich Sensys 95°-Winkelscharniere W30 (Sensys 8669 W30) - ohne Schließautomatik - Vernickelt
|

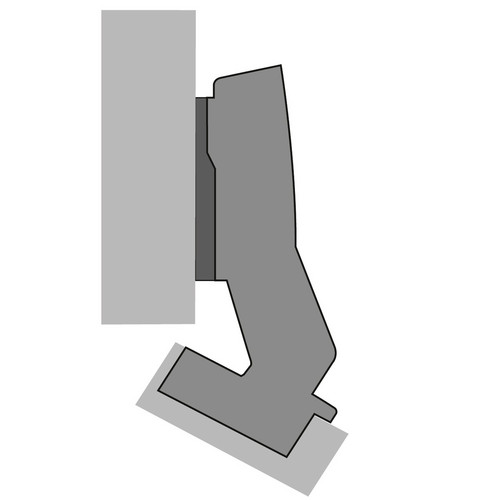

Anschlagart
Basis
|
einliegend | vorliegend |
|---|---|---|
| 2 mm |
|
|
| -16 mm |
|
