Hettich Teilauszug Quadro 25-Set - mit Silent System - Aufsteckmontage - links/rechts - EB 20 (KD ≤ 16 mm) - 25kg - 400 mm
Verpackungseinheiten
| 1 Ga |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 Ga |
| Bestellschritt | 1 Ga |
Zubehörempfehlung für Sie:
Hettich Spanplattenschraube / Senkkopf ø 4 x 16 4023149100857
Hettich Anschlagdämpfer zum Aufkleben 4023149466953
Hettich Anschlagdämpfer zum Eindrücken ø 6 mm, beige 4023149473531
Hettich Frontversteller, Kunststoff weiß 4023149718335
Beschreibung
Auszugsführungen Quadro
Führend in seiner Klasse
Quadro Auszugsführungen garantieren hohen Komfort für Schubkästen. Mit attraktivem Design durch komplett verdeckte Montage. Mit langer Lebensdauer und dauerhafter Spitzenleistung. Die widerstandsfähigen Laufbahnen geben den Stahlkugeln optimale Führung - für angenehme Höhen- und Seitenstabilität. Das umfangreiche Programm mit vielfältigen Komfortfunktionen bietet starke Lösungen, durch die Sie verschiedene Möbelsegmente wirtschaftlich erschließen.
Eigenschaften:
- Aufsteckmontage mit werkzeugloser Höhenverstellung
- Integrierte Dämpfung Silent System
- Optionale Abhebesicherung
- Geeignet für Schubkästen mit Zargendicke bis 16 mm
- Belastbarkeit nach EN 15338, Level 3
- Stahl verzinkt
Hinweise:
- Bei Einsatz des hinteren Aufsteckhalters vermindert sich die Schubkastenlänge (NL) um 10 mm
Merkmale
| Ausführung | 400 mm |
| Montageart | Aufsteckmontage |
| Anschlagseite | links und rechts |
| Belastungsklasse | 25 kg |
| Führungsart | Verdeckte Führung |
| Komforteigenschaften | Silent System |
| Komponenten | Auszugsführungen |

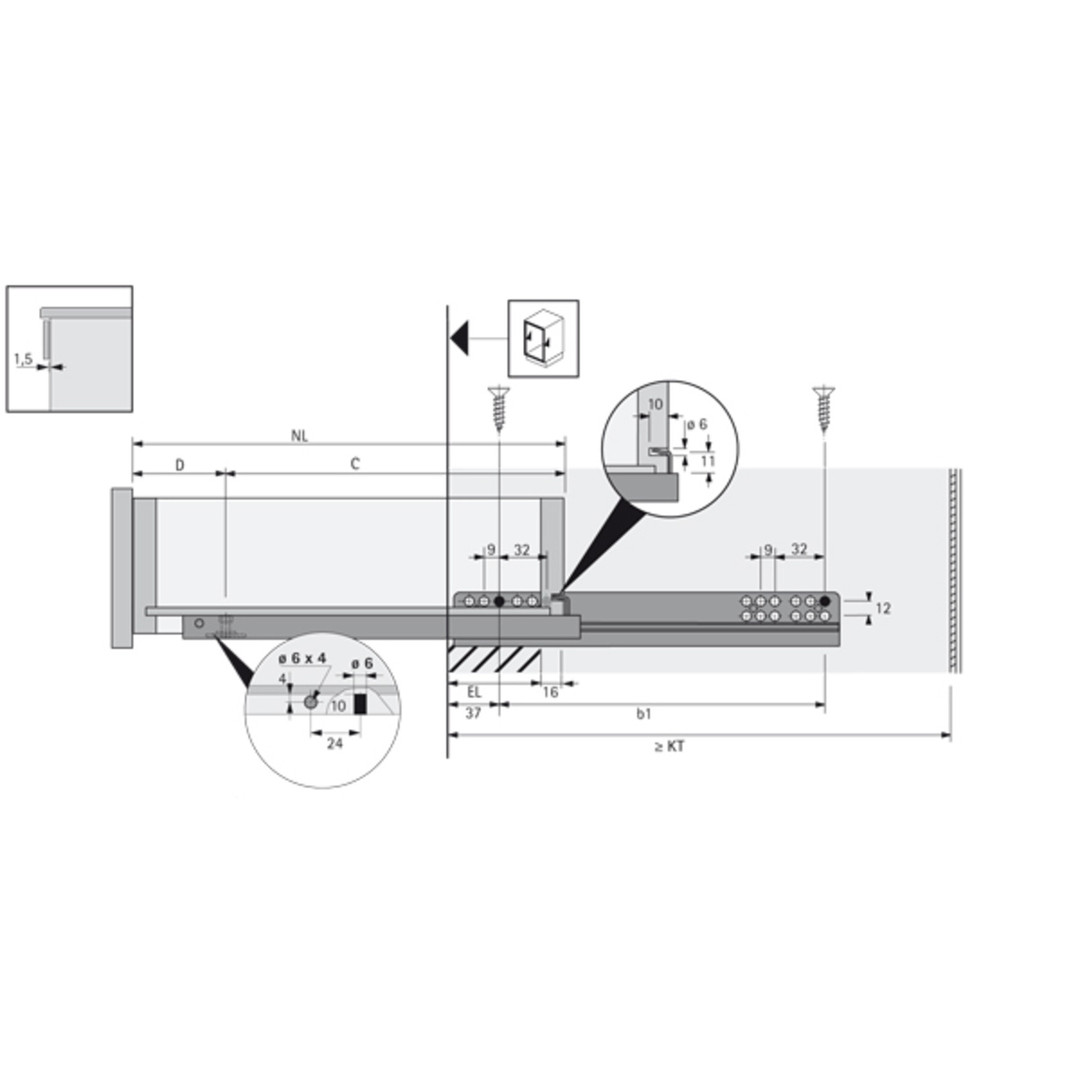

| Mindestkorpustiefe KT | 413 mm |
| Nennlänge | 400 mm |
| Auszugsart | Teilauszug |

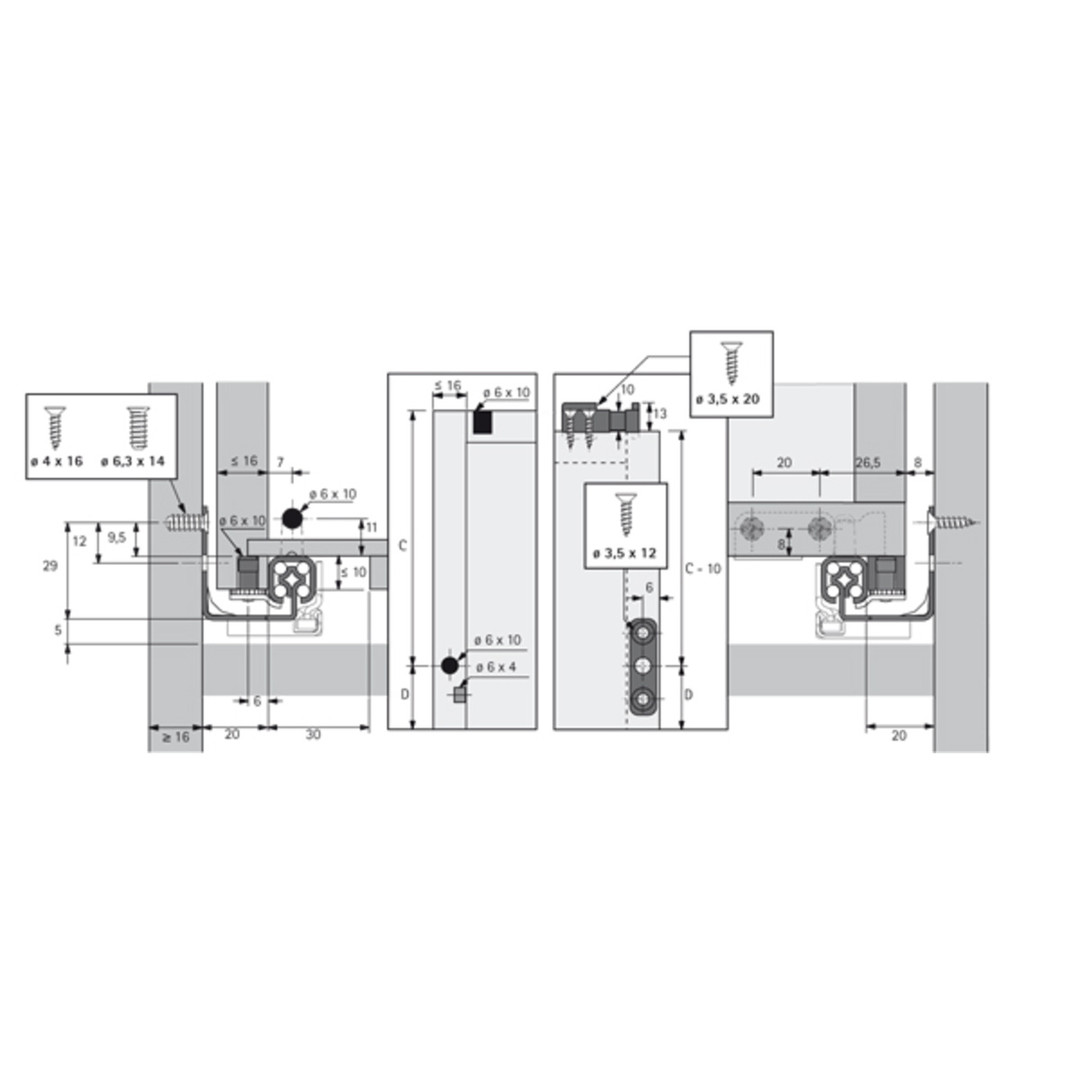

| Einbaubreite / Korpusseitendicke | EB 20 (Korpusseitendicke 16 mm) |
| Material | Stahl |
| Lochabstand b1 | 224 mm |
| Bohrabstand C | 249,5 mm |
| Bohrabstand D | 150,5 mm |
|
Nennlänge
Ausführung
|
250 mm | 300 mm | 320 mm | 350 mm | 380 mm | 400 mm | 420 mm | 450 mm | 480 mm | 500 mm | 520 mm | 550 mm |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 250 mm |
|
|||||||||||
| 300 mm |
|
|||||||||||
| 320 mm |
|
|||||||||||
| 350 mm |
|
|||||||||||
| 380 mm |
|
|||||||||||
| 400 mm |
|
|||||||||||
| 420 mm |
|
|||||||||||
| 450 mm |
|
|||||||||||
| 480 mm |
|
|||||||||||
| 500 mm |
|
|||||||||||
| 520 mm |
|
|||||||||||
| 550 mm |
|
|||||||||||
| 250 mm - VPE = 15 |
|
|||||||||||
| 300 mm - VPE = 15 |
|
|||||||||||
| 320 mm - VPE = 15 |
|
|||||||||||
| 350 mm - VPE = 15 |
|
|||||||||||
| 400 mm - VPE = 15 |
|
|||||||||||
| 420 mm - VPE = 15 |
|
|||||||||||
| 450 mm - VPE = 15 |
|
|||||||||||
| 500 mm - VPE = 15 |
|
|||||||||||
| 520 mm - VPE = 15 |
|
|||||||||||
| 550 mm - VPE = 15 |
|
