Simpson Strong Tie Knagge KNAG 130
BMF060-13
5701953732608
KNAG130
auf Anfrage
je 1 St
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 30 St |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 St |
| Bestellschritt | 1 St |
Beschreibung
KNAG Winkelverbinder

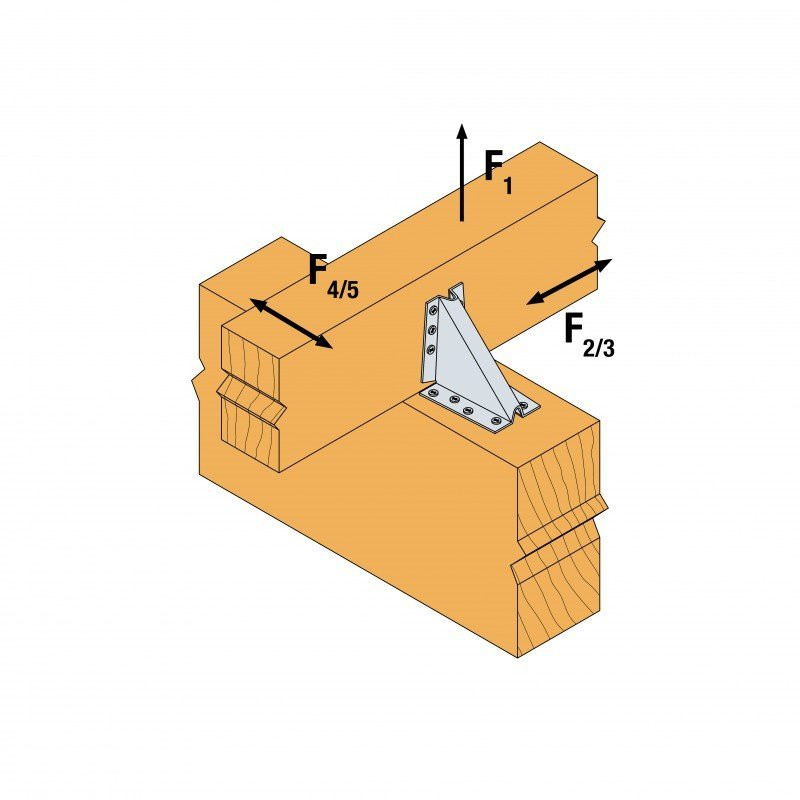

Die Knaggen werden zur horizontalen Lastaufnahme und Kippsicherung von Pfetten auf geneigten Bindern und Trägern verwendet.
In Kombination mit Sparrenpfettenankern eignen sich die Verbinder gleichermaßen zur Windsogsicherung.
Material
- Stahlqualität:S 250 GD +Z 275 gemäß DIN EN 10346
- Korrosionsschutz:275 g/m2 beidseitig - entsprechend einer Zinkschichtdicke von ca. 20 mikrometer
Vorteile
- Knaggen geben in Kombination mit Sparrenpfettenankern optimale Anschlüsse von Balken und Pfetten in geneigten Dachkonstruktionen.
- Sie eignen sich besonders für die Sicherung kippgefährdeter Pfetten gegen Abheben und Kippen auf geneigten Bindern und Trägern.
Anwendbare Materialien
- Auflager:Holz, Holzwerkstoffe
- Aufzulagerndes Bauteil:Holz, Holzwerkstoffe
Befestigung:
- Die Befestigung erfolgt mit CNA4,0xℓ Kammnägeln oder CSA5,0xℓ Schrauben.
- Ø Löcher Schenkel A: 5 mm
- Ø Löcher Schenkel B: 5 mm
Technische Zeichnungen: Hier
Merkmale
| Typ | KNAG |
| VE | 30 - 30 Stück |
| Seite A | 125 mm |
| Seite C | 52 mm |
| Seite E | 79 mm |
| Material | feuerverzinkt Stück |
| Anzahl Löcher Schenkel A | 9 mm |
| Anzahl Löcher Schenkel B | 10 mm |
Simpson Strong Tie Knagge KNAG
|
Seite A
Name des Variantenmerkamsl???
|
|---|
Angaben zur Marke
Simpson Strong-Tie
Hersteller
Simpson Strong-Tie GmbH Hubert-Vergölst-Str.6-14, 61231 Bad Nauheim info@strongtie.de
