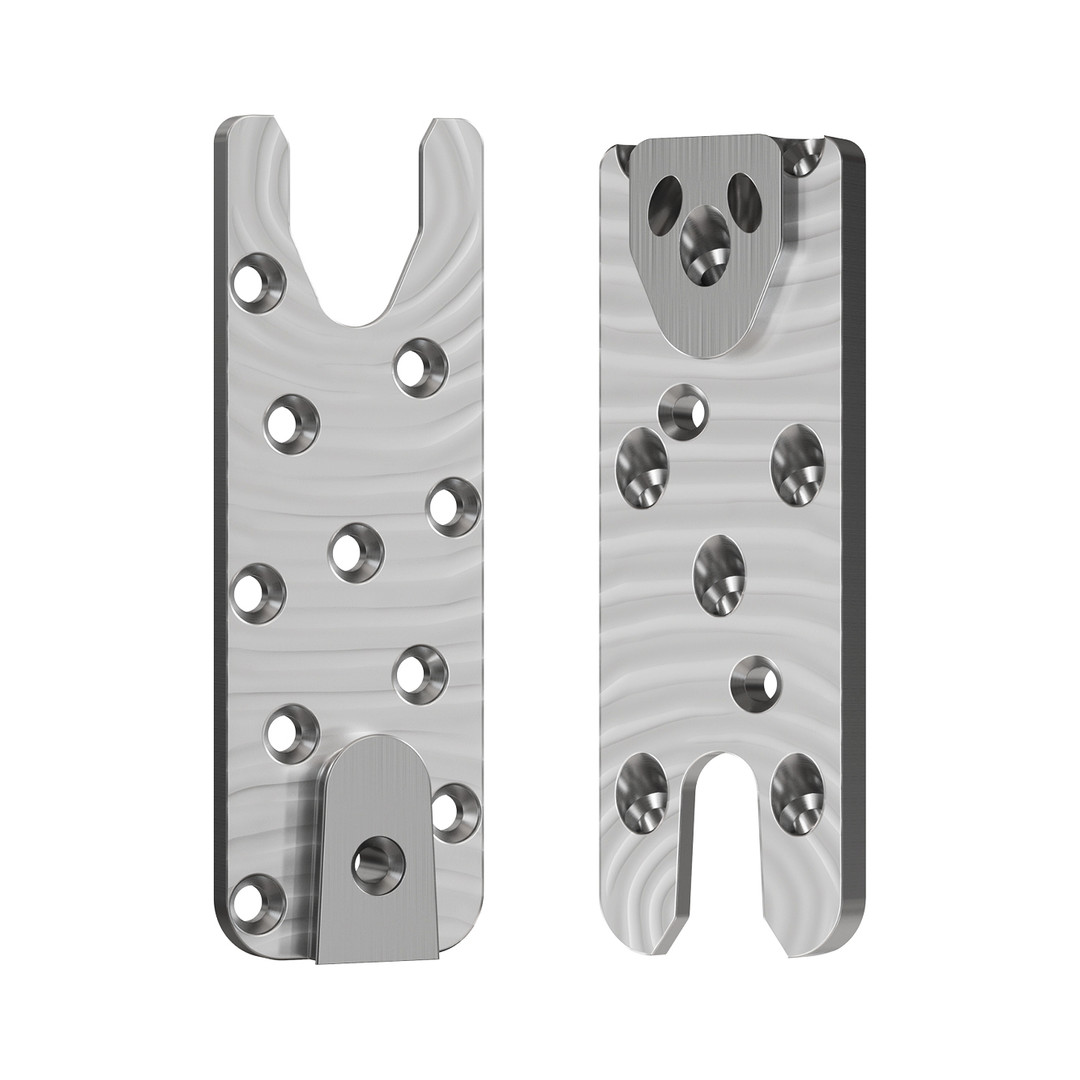

BMF Hirnholzverbinder EGCM 150

Der innenliegende, zweiteilige Hirnholzverbinder wird mit Schattenfuge oder ganz verdeckt montiert. Er eignet sich für Hauptträger-Nebenträger- ebenso wie für Pfosten-Riegel-Anschlüsse. Die Befestigung erfolgt mit unseren optimierten CSFT Vollgewindeschrauben.

Material

Aluminium EN AW-6082 T6, gemäß EN755

Vorteile

EGCM Verbinder sind in alle Richtungen belastbar

Es können Anschlüsse mit Neigungen von -15° bis +90° und Schrägen von 15° bis 165° ausgeführt werden

Bei entsprechenden Überdeckungen ist der Verbinder für Konstruktionen mit Brandschutzanforderungen bis 30 Minuten verwendbar

Das einfache Einschieben der Platten ermöglicht eine passgenaue und schnelle Montage

Fräs- und Montageschablonen vereinfachen den Einbau zusätzlich, sowie sein leichtes Gewicht

Anwendbare Materialien

Auflager:

• Holz, Holzwerkstoffe

Aufzulagerndes Bauteil:

• Holz, Holzwerkstoffe

Anwendungsbereich

• Für verdeckte Hauptträger-Nebenträger- , ebenso wie für Pfosten-Riegel-Anschlüsse
• alternativ mit Schattenfuge
• Der EGCM ist vor allem auf hohe vertikale Lasten ausgelegt und ermöglicht Anschlüsse mit Neigungen von -15° bis +90° und Schrägen von 15° bis 165°

Installation

Die Montage von EGCM-Verbindern wird durch die Verwendung einer ab Lager erhältlichen Schablone vereinfacht.
