Abbildung ähnlich

HETTICH Intermat Winkelscharnier W45 (Intermat 9936 W45), vorliegend, Öffnungswinkel 95°, TH-Bohrbild 52 x 5,5 mm, zum Einpressen (ø 10 x 11)

Artikelnummer: 4023149088421 EAN: 4023149088421 Werksartikelnummer: 48097

auf Anfrage

je 100 St

keine Verfügbarkeitsinformationen

Verpackungseinheiten

50 St

Anschlagart

Ausführung

Nach Varianten suchen

Funktionen

Verkaufsdaten

Mindestbestellmenge	1 St
Bestellschritt	1 St

Zubehörempfehlung für Sie:

4023149035210

HETTICH Kreuzmontageplatte mit Direkt-Höhenverstellung, vernickelt, Lochreihe 37 x 32 mm, HETTICH Direkt mit Pilotzapfen und Spezialschrauben (für Bohrung ø5 x 7,5 mm), Distanz 0,0 mm

keine Verfügbarkeitsinformationen

auf Anfrage

je 100 St

4023149035234

HETTICH Kreuzmontageplatte mit Direkt-Höhenverstellung, vernickelt, Lochreihe 37 x 32 mm, HETTICH Direkt mit Pilotzapfen und Spezialschrauben (für Bohrung ø5 x 7,5 mm), Distanz 1,5 mm

keine Verfügbarkeitsinformationen

auf Anfrage

je 100 St

4023149035241

HETTICH Kreuzmontageplatte mit Direkt-Höhenverstellung, vernickelt, Lochreihe 37 x 32 mm, HETTICH Direkt mit Pilotzapfen und Spezialschrauben (für Bohrung ø5 x 7,5 mm), Distanz 3,0 mm

keine Verfügbarkeitsinformationen

auf Anfrage

je 100 St

4023149035258

HETTICH Kreuzmontageplatte mit Direkt-Höhenverstellung, vernickelt, Lochreihe 37 x 32 mm, HETTICH Direkt mit Pilotzapfen und Spezialschrauben (für Bohrung ø5 x 7,5 mm), Distanz 5,0 mm

keine Verfügbarkeitsinformationen

auf Anfrage

je 100 St

HET413-02

HETTICH Kreuzmontageplatte mit Direkt-Höhenverstellung, vernickelt, Lochreihe 37 x 32 mm, HETTICH Direkt mit Pilotzapfen und Spezialschrauben (für Bohrung ø5 x 7,5 mm), Distanz 0,0 mm

keine Verfügbarkeitsinformationen

auf Anfrage

je 100 St

HET413-04

HETTICH Kreuzmontageplatte mit Direkt-Höhenverstellung, vernickelt, Lochreihe 37 x 32 mm, HETTICH Direkt mit Pilotzapfen und Spezialschrauben (für Bohrung ø5 x 7,5 mm), Distanz 1,5 mm

keine Verfügbarkeitsinformationen

auf Anfrage

je 100 St

HET413-06

HETTICH Kreuzmontageplatte mit Direkt-Höhenverstellung, vernickelt, Lochreihe 37 x 32 mm, HETTICH Direkt mit Pilotzapfen und Spezialschrauben (für Bohrung ø5 x 7,5 mm), Distanz 3,0 mm

keine Verfügbarkeitsinformationen

auf Anfrage

je 100 St

HET413-08

HETTICH Kreuzmontageplatte mit Direkt-Höhenverstellung, vernickelt, Lochreihe 37 x 32 mm, HETTICH Direkt mit Pilotzapfen und Spezialschrauben (für Bohrung ø5 x 7,5 mm), Distanz 5,0 mm

keine Verfügbarkeitsinformationen

auf Anfrage

je 100 St

4023149035302

HETTICH Kreuzmontageplatte mit Direkt-Höhenverstellung, vernickelt, Lochreihe 37 x 32 mm, mit Spanplattenschrauben (für Bohrung ø2,5 mm), Distanz 3,0 mm

keine Verfügbarkeitsinformationen

auf Anfrage

je 1 St

4023149035319

HETTICH Kreuzmontageplatte mit Direkt-Höhenverstellung, vernickelt, Lochreihe 37 x 32 mm, mit Spanplattenschrauben (für Bohrung ø2,5 mm), Distanz 5,0 mm

keine Verfügbarkeitsinformationen

auf Anfrage

je 100 St

4023149898884

HETTICH Kreuzmontageplatte mit Direkt-Höhenverstellung, vernickelt, Lochreihe 37 x 32 mm, mit Spanplattenschrauben (für Bohrung ø2,5 mm), Distanz 1,5 mm

keine Verfügbarkeitsinformationen

auf Anfrage

je 1 St

HET413-22

HETTICH Kreuzmontageplatte mit Direkt-Höhenverstellung, vernickelt, Lochreihe 37 x 32 mm, mit Spanplattenschrauben (für Bohrung ø2,5 mm), Distanz 0,0 mm

keine Verfügbarkeitsinformationen

auf Anfrage

je 100 St

HET413-24

HETTICH Kreuzmontageplatte mit Direkt-Höhenverstellung, vernickelt, Lochreihe 37 x 32 mm, mit Spanplattenschrauben (für Bohrung ø2,5 mm), Distanz 1,5 mm

keine Verfügbarkeitsinformationen

auf Anfrage

je 100 St

HET413-26

HETTICH Kreuzmontageplatte mit Direkt-Höhenverstellung, vernickelt, Lochreihe 37 x 32 mm, mit Spanplattenschrauben (für Bohrung ø2,5 mm), Distanz 3,0 mm

keine Verfügbarkeitsinformationen

auf Anfrage

je 100 St

HET413-28

HETTICH Kreuzmontageplatte mit Direkt-Höhenverstellung, vernickelt, Lochreihe 37 x 32 mm, mit Spanplattenschrauben (für Bohrung ø2,5 mm), Distanz 5,0 mm

keine Verfügbarkeitsinformationen

auf Anfrage

je 100 St

4023149035180

HETTICH Kreuzmontageplatte mit Direkt-Höhenverstellung, vernickelt, Lochreihe 37 x 32 mm, mit Spreizmuffen (für Bohrung ø 5 x 12 mm), Distanz 0,0 mm

keine Verfügbarkeitsinformationen

auf Anfrage

je 100 St

4023149035203

HETTICH Kreuzmontageplatte mit Direkt-Höhenverstellung, vernickelt, Lochreihe 37 x 32 mm, mit Spreizmuffen (für Bohrung ø 5 x 12 mm), Distanz 5,0 mm

keine Verfügbarkeitsinformationen

auf Anfrage

je 100 St

4023149035227

HETTICH Kreuzmontageplatte mit Direkt-Höhenverstellung, vernickelt, Lochreihe 37 x 32 mm, mit Spreizmuffen (für Bohrung ø 5 x 12 mm), Distanz 3,0 mm

keine Verfügbarkeitsinformationen

auf Anfrage

je 100 St

4023149127441

HETTICH Kreuzmontageplatte mit Direkt-Höhenverstellung, vernickelt, Lochreihe 37 x 32 mm, mit Spreizmuffen (für Bohrung ø 5 x 12 mm), Distanz 1,5 mm

keine Verfügbarkeitsinformationen

auf Anfrage

je 100 St

4023149898877

HETTICH Kreuzmontageplatte mit Direkt-Höhenverstellung, vernickelt, Lochreihe 37 x 32 mm, mit Spreizmuffen (für Bohrung ø 5 x 12 mm), Distanz 1,5 mm

keine Verfügbarkeitsinformationen

auf Anfrage

je 100 St

HET420-60

HETTICH Kreuzmontageplatte mit Direkt-Höhenverstellung, vernickelt, Lochreihe 37 x 32 mm, mit Spreizmuffen (für Bohrung ø 5 x 12 mm), Distanz 0,0 mm

keine Verfügbarkeitsinformationen

auf Anfrage

je 100 St

HET420-62

HETTICH Kreuzmontageplatte mit Direkt-Höhenverstellung, vernickelt, Lochreihe 37 x 32 mm, mit Spreizmuffen (für Bohrung ø 5 x 12 mm), Distanz 3,0 mm

keine Verfügbarkeitsinformationen

auf Anfrage

je 100 St

HET420-63

HETTICH Kreuzmontageplatte mit Direkt-Höhenverstellung, vernickelt, Lochreihe 37 x 32 mm, mit Spreizmuffen (für Bohrung ø 5 x 12 mm), Distanz 5,0 mm

keine Verfügbarkeitsinformationen

auf Anfrage

je 100 St

4023149125973

HETTICH Kreuzmontageplatte mit Direkt-Höhenverstellung, vernickelt, Lochreihe 37 x 32 mm, mit Euroschrauben (für Bohrung ø5 x 8 mm), Distanz 0,0 mm

keine Verfügbarkeitsinformationen

auf Anfrage

je 100 St

4023149126369

HETTICH Kreuzmontageplatte mit Direkt-Höhenverstellung, vernickelt, Lochreihe 37 x 32 mm, mit Euroschrauben (für Bohrung ø5 x 8 mm), Distanz 1,5 mm

keine Verfügbarkeitsinformationen

auf Anfrage

je 100 St

4023149126475

HETTICH Kreuzmontageplatte mit Direkt-Höhenverstellung, vernickelt, Lochreihe 37 x 32 mm, mit Euroschrauben (für Bohrung ø5 x 8 mm), Distanz 3,0 mm

keine Verfügbarkeitsinformationen

auf Anfrage

je 100 St

4023149126499

HETTICH Kreuzmontageplatte mit Direkt-Höhenverstellung, vernickelt, Lochreihe 37 x 32 mm, mit Euroschrauben (für Bohrung ø5 x 8 mm), Distanz 5,0 mm

keine Verfügbarkeitsinformationen

auf Anfrage

je 100 St

4023149035272

HETTICH Kreuzmontageplatte mit Direkt-Höhenverstellung, vernickelt, Lochreihe 37 x 32 mm, mit Euroschrauben (für Bohrung ø 5 x 12 mm), Distanz 1,5 mm

keine Verfügbarkeitsinformationen

auf Anfrage

je 100 St

4023149035289

HETTICH Kreuzmontageplatte mit Direkt-Höhenverstellung, vernickelt, Lochreihe 37 x 32 mm, mit Euroschrauben (für Bohrung ø 5 x 12 mm), Distanz 3,0 mm

keine Verfügbarkeitsinformationen

auf Anfrage

je 100 St

4023149035296

HETTICH Kreuzmontageplatte mit Direkt-Höhenverstellung, vernickelt, Lochreihe 37 x 32 mm, mit Euroschrauben (für Bohrung ø 5 x 12 mm), Distanz 5,0 mm

keine Verfügbarkeitsinformationen

auf Anfrage

je 100 St

4023149148392

HETTICH Kreuzmontageplatte mit Direkt-Höhenverstellung, vernickelt, Lochreihe 37 x 32 mm, mit Euroschrauben (für Bohrung ø 5 x 12 mm), Distanz 0,0 mm

keine Verfügbarkeitsinformationen

auf Anfrage

je 100 St

4023149151248

HETTICH Kreuzmontageplatte mit Direkt-Höhenverstellung, vernickelt, Lochreihe 37 x 32 mm, mit Euroschrauben (für Bohrung ø 5 x 12 mm), Distanz 3,0 mm

keine Verfügbarkeitsinformationen

auf Anfrage

je 100 St

4023149151286

HETTICH Kreuzmontageplatte mit Direkt-Höhenverstellung, vernickelt, Lochreihe 37 x 32 mm, mit Euroschrauben (für Bohrung ø 5 x 12 mm), Distanz 5,0 mm

keine Verfügbarkeitsinformationen

auf Anfrage

je 100 St

HET413-62

HETTICH Kreuzmontageplatte mit Direkt-Höhenverstellung, vernickelt, Lochreihe 37 x 32 mm, mit Euroschrauben (für Bohrung ø 5 x 12 mm), Distanz 0,0 mm

keine Verfügbarkeitsinformationen

auf Anfrage

je 100 St

HET420-61

HETTICH Kreuzmontageplatte mit Direkt-Höhenverstellung, vernickelt, Lochreihe 37 x 32 mm, mit Euroschrauben (für Bohrung ø 5 x 12 mm), Distanz 1,5 mm

keine Verfügbarkeitsinformationen

auf Anfrage

je 100 St

4023149035142

HETTICH Kreuzmontageplatte mit Langloch-Höhenverstellung, vernickelt, Lochreihe 37 x 32 mm, mit Euroschrauben (für Bohrung ø 5 x 12 mm), Distanz 0,0 mm

keine Verfügbarkeitsinformationen

auf Anfrage

je 100 St

4023149035159

HETTICH Kreuzmontageplatte mit Langloch-Höhenverstellung, vernickelt, Lochreihe 37 x 32 mm, mit Euroschrauben (für Bohrung ø 5 x 12 mm), Distanz 1,5 mm

keine Verfügbarkeitsinformationen

auf Anfrage

je 100 St

4023149035166

HETTICH Kreuzmontageplatte mit Langloch-Höhenverstellung, vernickelt, Lochreihe 37 x 32 mm, mit Euroschrauben (für Bohrung ø 5 x 12 mm), Distanz 3,0 mm

keine Verfügbarkeitsinformationen

auf Anfrage

je 100 St

4023149035173

HETTICH Kreuzmontageplatte mit Langloch-Höhenverstellung, vernickelt, Lochreihe 37 x 32 mm, mit Euroschrauben (für Bohrung ø 5 x 12 mm), Distanz 5,0 mm

keine Verfügbarkeitsinformationen

auf Anfrage

je 100 St

4023149113970

HETTICH Kreuzmontageplatte mit Langloch-Höhenverstellung, vernickelt, Lochreihe 37 x 32 mm, mit Euroschrauben (für Bohrung ø 5 x 12 mm), Distanz 0,0 mm

keine Verfügbarkeitsinformationen

auf Anfrage

je 100 St

4023149118142

HETTICH Kreuzmontageplatte mit Langloch-Höhenverstellung, vernickelt, Lochreihe 37 x 32 mm, mit Euroschrauben (für Bohrung ø 5 x 12 mm), Distanz 1,5 mm

keine Verfügbarkeitsinformationen

auf Anfrage

je 100 St

4023149118319

HETTICH Kreuzmontageplatte mit Langloch-Höhenverstellung, vernickelt, Lochreihe 37 x 32 mm, mit Euroschrauben (für Bohrung ø 5 x 12 mm), Distanz 3,0 mm

keine Verfügbarkeitsinformationen

auf Anfrage

je 100 St

4023149125935

HETTICH Kreuzmontageplatte mit Langloch-Höhenverstellung, vernickelt, Lochreihe 37 x 32 mm, mit Euroschrauben (für Bohrung ø 5 x 12 mm), Distanz 5,0 mm

keine Verfügbarkeitsinformationen

auf Anfrage

je 100 St

4023149171024

HETTICH Kreuzmontageplatte mit Langloch-Höhenverstellung, vernickelt, Lochreihe 37 x 32 mm, mit Euroschrauben (für Bohrung ø 5 x 12 mm), Distanz 8,0 mm

keine Verfügbarkeitsinformationen

auf Anfrage

je 100 St

4023149184659

HETTICH Kreuzmontageplatte mit Langloch-Höhenverstellung, vernickelt, Lochreihe 37 x 32 mm, mit Euroschrauben (für Bohrung ø 5 x 12 mm), Distanz 8,0 mm

keine Verfügbarkeitsinformationen

auf Anfrage

je 100 St

4023149171154

HETTICH Kreuzmontageplatte mit Langloch-Höhenverstellung, vernickelt, Lochreihe 37 x 32 mm, zum Anschrauben, Distanz 8,0 mm

keine Verfügbarkeitsinformationen

auf Anfrage

je 100 St

4023149385766

HETTICH Kreuzmontageplatte mit Langloch-Höhenverstellung, vernickelt, Lochreihe 37 x 32 mm, zum Anschrauben, Distanz 0,0 mm

keine Verfügbarkeitsinformationen

auf Anfrage

je 100 St

4023149385803

HETTICH Kreuzmontageplatte mit Langloch-Höhenverstellung, vernickelt, Lochreihe 37 x 32 mm, zum Anschrauben, Distanz 1,5 mm

keine Verfügbarkeitsinformationen

auf Anfrage

je 100 St

4023149385933

HETTICH Kreuzmontageplatte mit Langloch-Höhenverstellung, vernickelt, Lochreihe 37 x 32 mm, zum Anschrauben, Distanz 3,0 mm

keine Verfügbarkeitsinformationen

auf Anfrage

je 100 St

HET413-44

HETTICH Kreuzmontageplatte mit Langloch-Höhenverstellung, vernickelt, Lochreihe 37 x 32 mm, zum Anschrauben, Distanz 5,0 mm

keine Verfügbarkeitsinformationen

auf Anfrage

je 100 St

4023149194665

HETTICH Linear-Montageplatte mit Direkt-Höhenverstellung, vernickelt, Lochreihe 20 x 32 mm, zum Anschrauben, Distanz 3,0 mm

keine Verfügbarkeitsinformationen

auf Anfrage

je 100 St

4023149965982

HETTICH Face-Frame-Montageplatte mit Direkt-Höhenverstellung, vernickelt, Lochreihe 9,5 x 40 mm, zum Anschrauben, Distanz 0,0 mm

keine Verfügbarkeitsinformationen

auf Anfrage

je 100 St

4023149966712

HETTICH Face-Frame-Montageplatte mit Direkt-Höhenverstellung, vernickelt, Lochreihe 9,5 x 40 mm, zum Anschrauben, Distanz 4,5 mm

keine Verfügbarkeitsinformationen

auf Anfrage

je 100 St

4023149163357

HETTICH Montageplatte zur Klebemontage mit Direkt-Höhenverstellung, Distanz 10,0 mm

keine Verfügbarkeitsinformationen

auf Anfrage

je 100 St

4023149163371

HETTICH Montageplatte zur Klebemontage mit Direkt-Höhenverstellung, Distanz 10,0 mm

keine Verfügbarkeitsinformationen

auf Anfrage

je 100 St

4023149170256

HETTICH Montageplatte zur Klebemontage mit Direkt-Höhenverstellung, Distanz 10,0 mm

keine Verfügbarkeitsinformationen

auf Anfrage

je 100 St

4023149170270

HETTICH Montageplatte zur Klebemontage mit Direkt-Höhenverstellung, Distanz 10,0 mm

keine Verfügbarkeitsinformationen

auf Anfrage

je 100 St

4023149605796

HETTICH Anschraubdämpfer Silent System, voll vorliegend, vorliegend, halb vorliegend

keine Verfügbarkeitsinformationen

auf Anfrage

je 100 St

HET365-02

HETTICH Abdeckkappe ø 35 mm, weiß

keine Verfügbarkeitsinformationen

auf Anfrage

je 100 St

HET370-10

HETTICH Türanschlagdämpfer transparent PVC SK

keine Verfügbarkeitsinformationen

auf Anfrage

je 100 St

4023149241918

HETTICH Öffnungswinkelbegrenzer für Intermat 9936 / 9936 W, Begrenzung von 95° auf 85°

keine Verfügbarkeitsinformationen

auf Anfrage

je 100 St

4023149244094

HETTICH Anschlagdämpfer zum Eindrücken ø 5 mm, transparent

keine Verfügbarkeitsinformationen

auf Anfrage

je 100 St

4023149337659

HETTICH Abdeckkappe für Intermat Scharnierarm (geprägt mit Logo), Stahl vernickelt

keine Verfügbarkeitsinformationen

auf Anfrage

je 100 St

4023149466953

HETTICH Anschlagdämpfer zum Aufkleben

keine Verfügbarkeitsinformationen

auf Anfrage

je 100 St

4023149473531

HETTICH Anschlagdämpfer zum Eindrücken ø 6 mm, beige

keine Verfügbarkeitsinformationen

auf Anfrage

je 100 St

4023149606854

HETTICH Universal Einbohrdämpfer Silent System, voll vorliegend, vorliegend

keine Verfügbarkeitsinformationen

auf Anfrage

je 100 St

4023149606861

HETTICH Universal Linearanschraubdämpfer Silent System, voll vorliegend, halb vorliegend, vorliegend

keine Verfügbarkeitsinformationen

auf Anfrage

je 100 St

4023149606878

HETTICH Universal Anschraubdämpfer Silent System, voll vorliegend, vorliegend, halb vorliegend

keine Verfügbarkeitsinformationen

auf Anfrage

je 100 St

Beschreibung

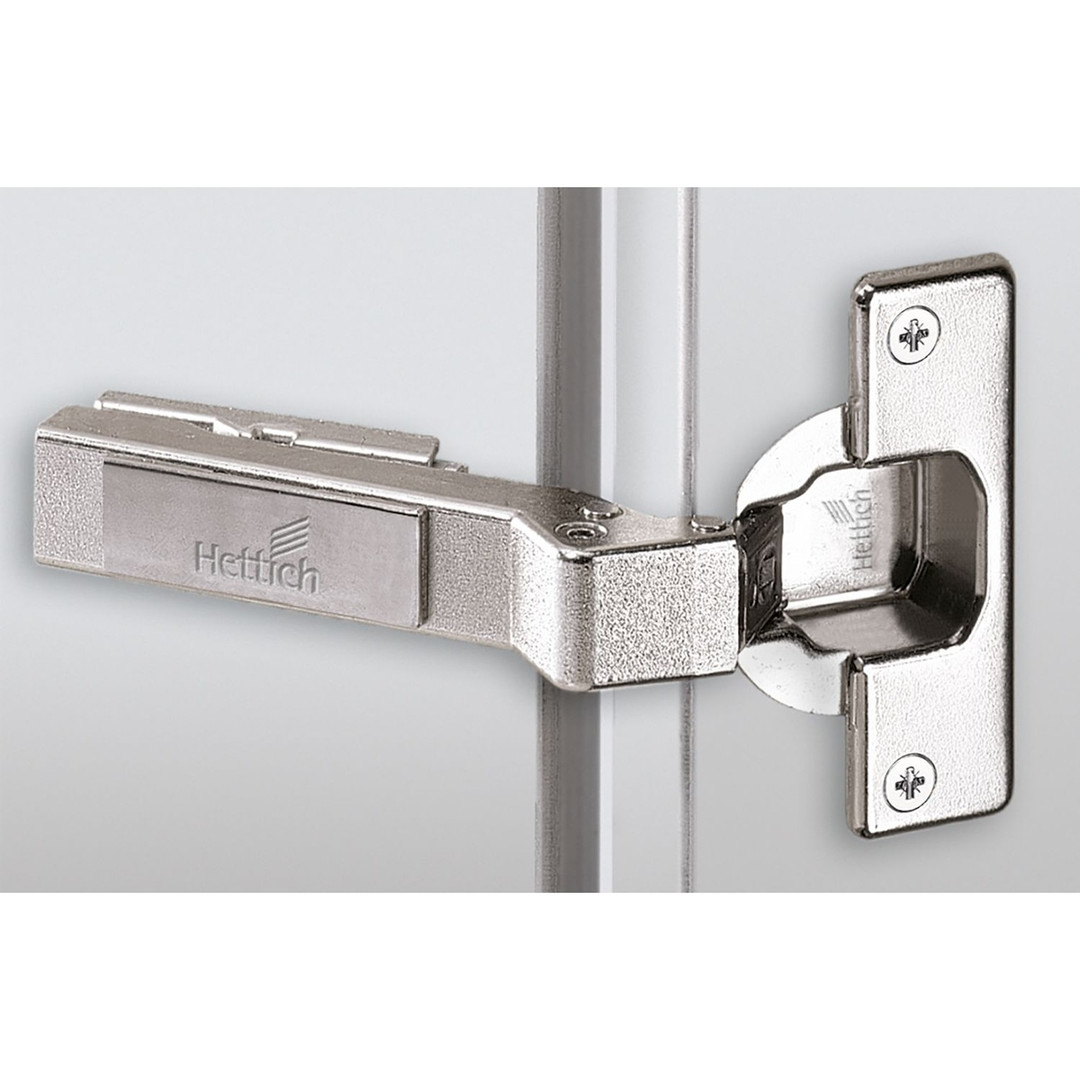

Hettich Intermat Winkelscharnier W45 (Intermat 9936 W45), vorliegend, Öffnungswinkel 95°, TH-Bohrbild 52 x 5,5 mm, zum Einpressen (ø 10 x 11)

Eigenschaften

Intermat Winkelscharnier W45
Mit Schließautomatik (Intermat 9936 W45)
Qualitätseinstufung nach EN 15570, Level 2
Öffnungswinkel 95°
Für Türdicke 14 - 32 mm
Anschlagart vorliegend (B 0)
TH - Bohrbild 52 x 5,5 mm
Topftiefe 10,5 mm

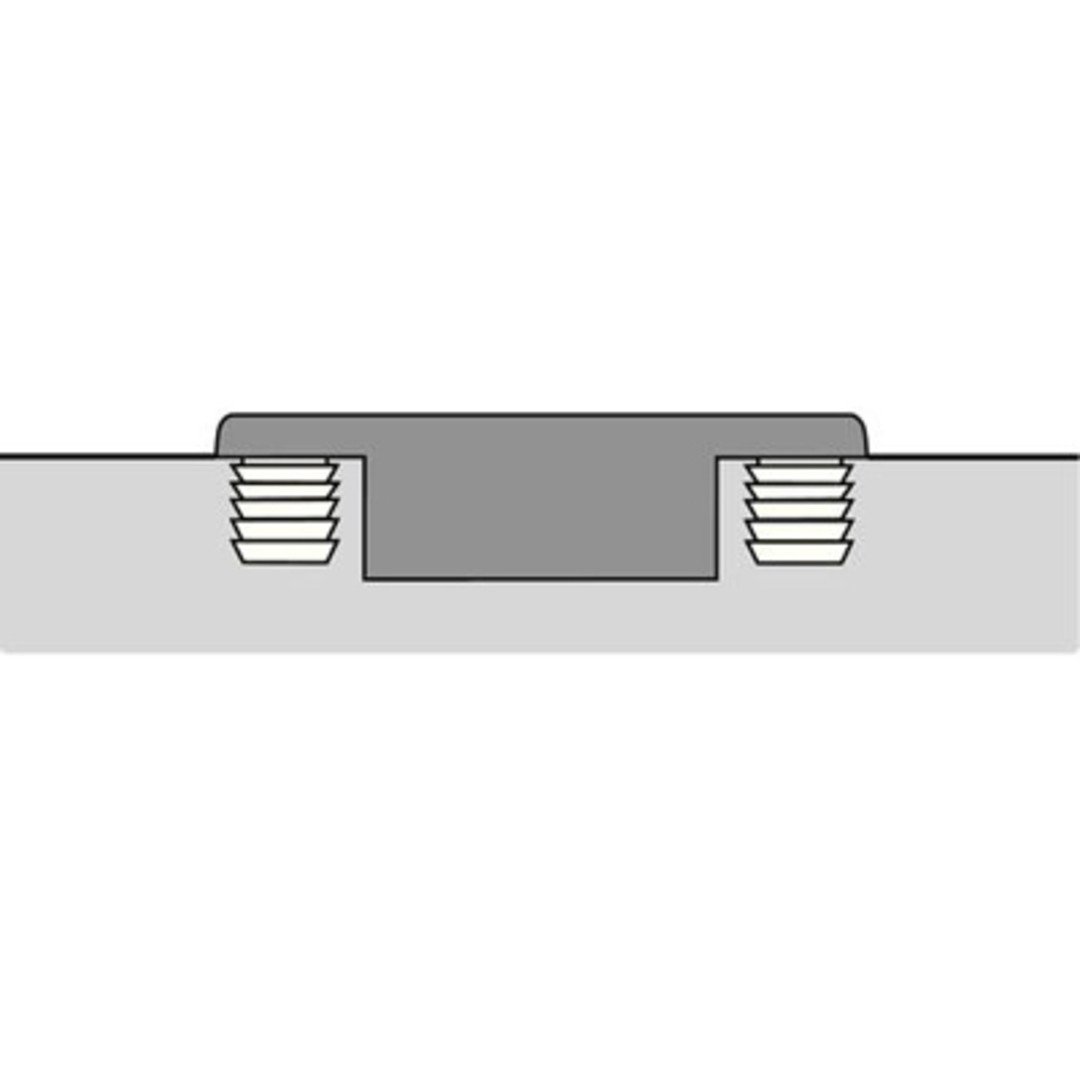

Montage zum Einpressen
Integrierte Auflagenverstellung +2 mm / -2 mm
Integrierte Tiefenverstellung +2 mm / -2 mm
Höhenverstellung über Montageplatte
Stahl / Zinkdruckguss vernickelt

Merkmale

Ausführung	TH-Bohrbild 52 x 5,5 mm, zum Einpressen (ø 10 x 11)
Montageart	Zum Einpressen
Anschlagart	vorliegend
Befestigungsbohrung	ø 10 x 11
Durchmesser der Befestigungsbohrung	Ø 10 mm
Komforteigenschaften	ohne integrierte Dämpfung

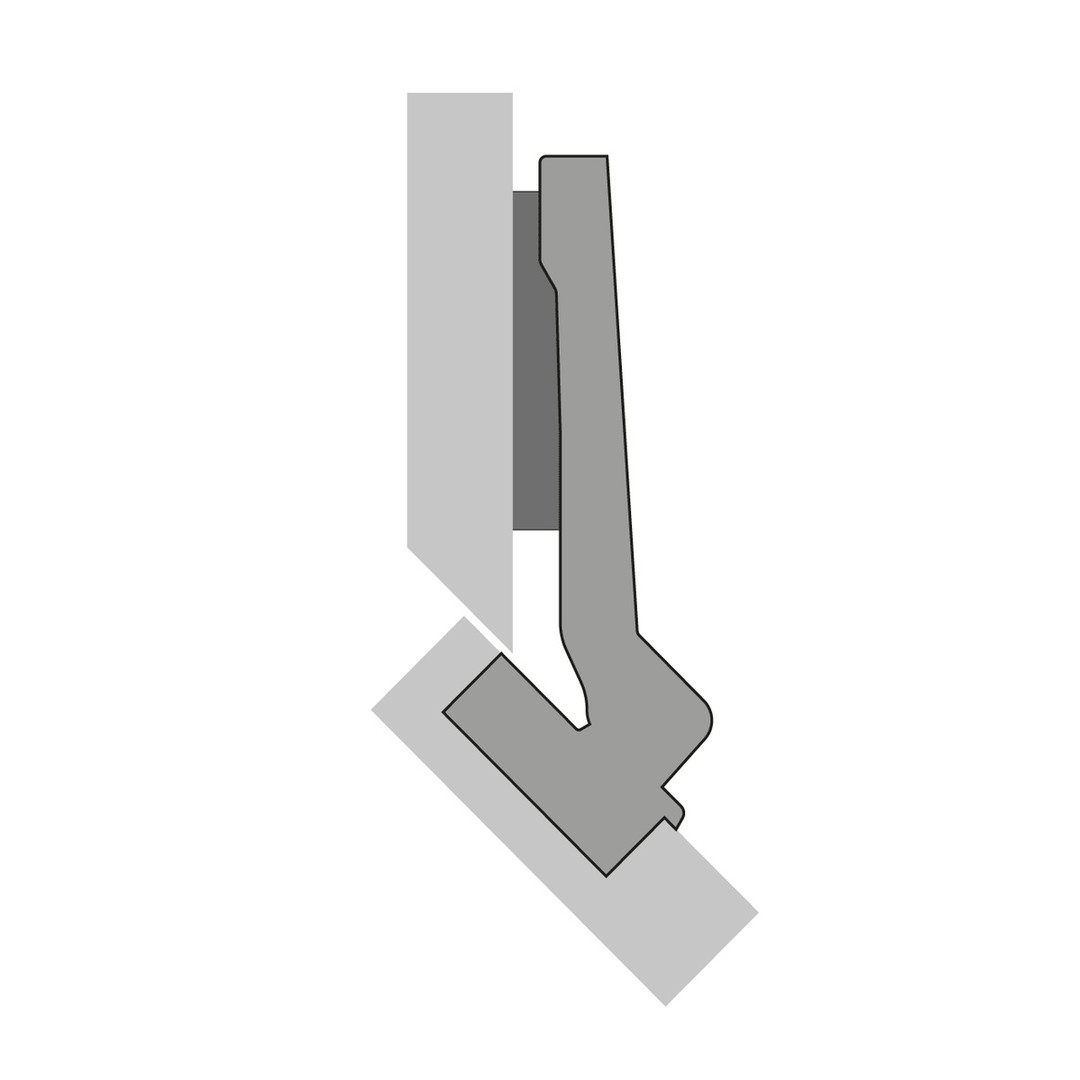

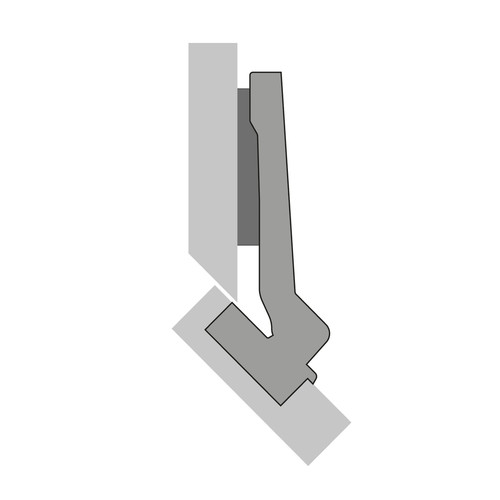

Konstruktion	Eckschrank 135° (W45)
Max. Türdicke	32 mm
Min. Türdicke	14 mm
Scharnieroberfläche	Stahl / Zinkdruckguss vernickelt
Topf-Ausführung	TH 43
Topfdurchmesser	35 mm
Öffnungswinkel	95 °
Türart	Standardtür / Holztür, Holzrahmentür (Profilbreite ab 50 mm)
Basis	0 mm
Topftiefe	10,5 mm
Bohrbild	TH 52 x 5,5 mm
Integrierte Auflagenverstellung	+2mm / -2 mm
Integrierte Tiefenverstellung	+2 mm / -2 mm
Zuhaltung	Ja
Oberfläche	vernickelt
