HETTICH Scharnier Selectra Pro 2000 16mm Auflage mit Zuhaltung
HET408-16
4023149407666
45045
auf Anfrage
je 100 St
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 50 St |
| 500 St |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 St |
| Bestellschritt | 1 St |
Zubehörempfehlung für Sie:
Beschreibung

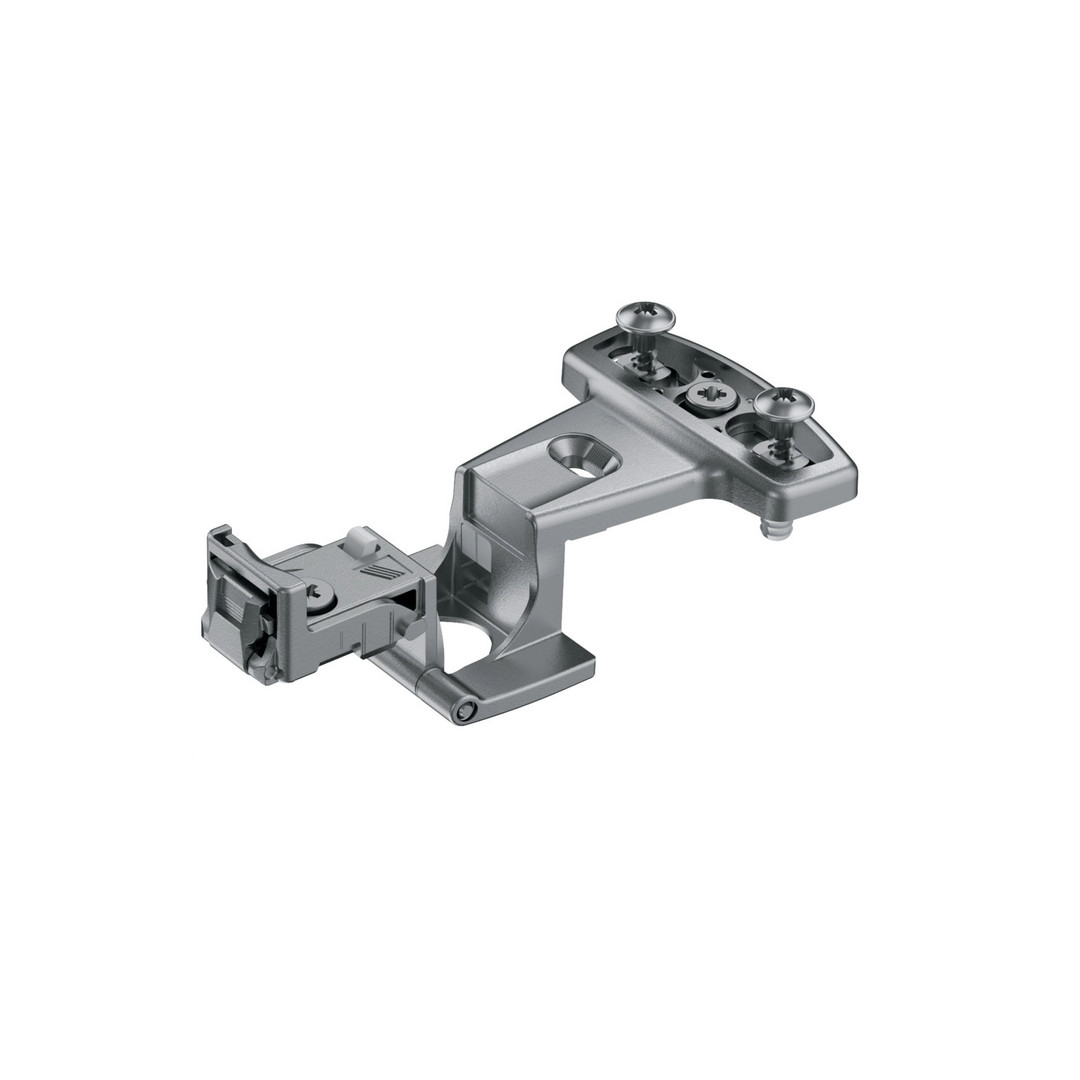

Grundscharnier Selekta Pro 2000, 270 °, Auflage 16 mm, mit Spreizmuffen, vernickelt
Eigenschaften
- Eingelenkscharnier mit Aufklipstechnik und sichtbarer Rolle
- Qualitätseinstufung nach EN 15570, Level 3
- Für Büro-, Organisations- und Objektmöbel
- Getrennte Montage von Topf und Grundscharnier
- Aufklipsschnellmontage
- Rollenlänge 39 mm, Rollendurchmesser siehe Zeichnung unten
- Topfdurchmesser 35 mm
- Topftiefe 13 mm
- Integrierte Exzenter-Auflagenverstellung - 2 mm
- Integrierte Exzenter-Höhenverstellung + 2 mm / - 2 mm
- Zinkdruckguss vernickelt
Hersteller Link
- Blaetterkatalog
- 3D-Modell
- Download Link: Artikeldaten 2D/3D (DWG/DXF)
- Qualitätskriterien
- Selekta Pro 2035 Montagehinweis
- Selekta Pro 2000 Montagehinweis
- Selekta Pro 2000 Verarbeitungshinweise
- Montage
Merkmale
| Anschlagart | vorliegend |
| Auflage | 16 mm |
| Auflagenverstellung (max) | -2 mm |
| Befestigungsbohrung | ø 5 x 11 |
| Korpusseitendicke | 19 - 25mm |
| Max. Türdicke | 25 mm |
| Oberfläche | vernickelt |
| Paketfähig | J |
| Scharnierart | Topfscharnier |
| Türdicke | 15 - 25mm |
| Zuhaltung | ja |
| Öffnungswinkel für 0 mm Türeinsprung | 132° |
| Öffnungswinkel ° | 270 ° |
| Lieferantenart.nr. | 45045 |
Angaben zur Marke
Hettich
Hersteller
Hettich Marketing- Vertriebs GmbH & Co. KG Gerhard-Lüking-Straße 10, 32602 Vlotho info@hettich-furntech.com
