Abbildung ähnlich

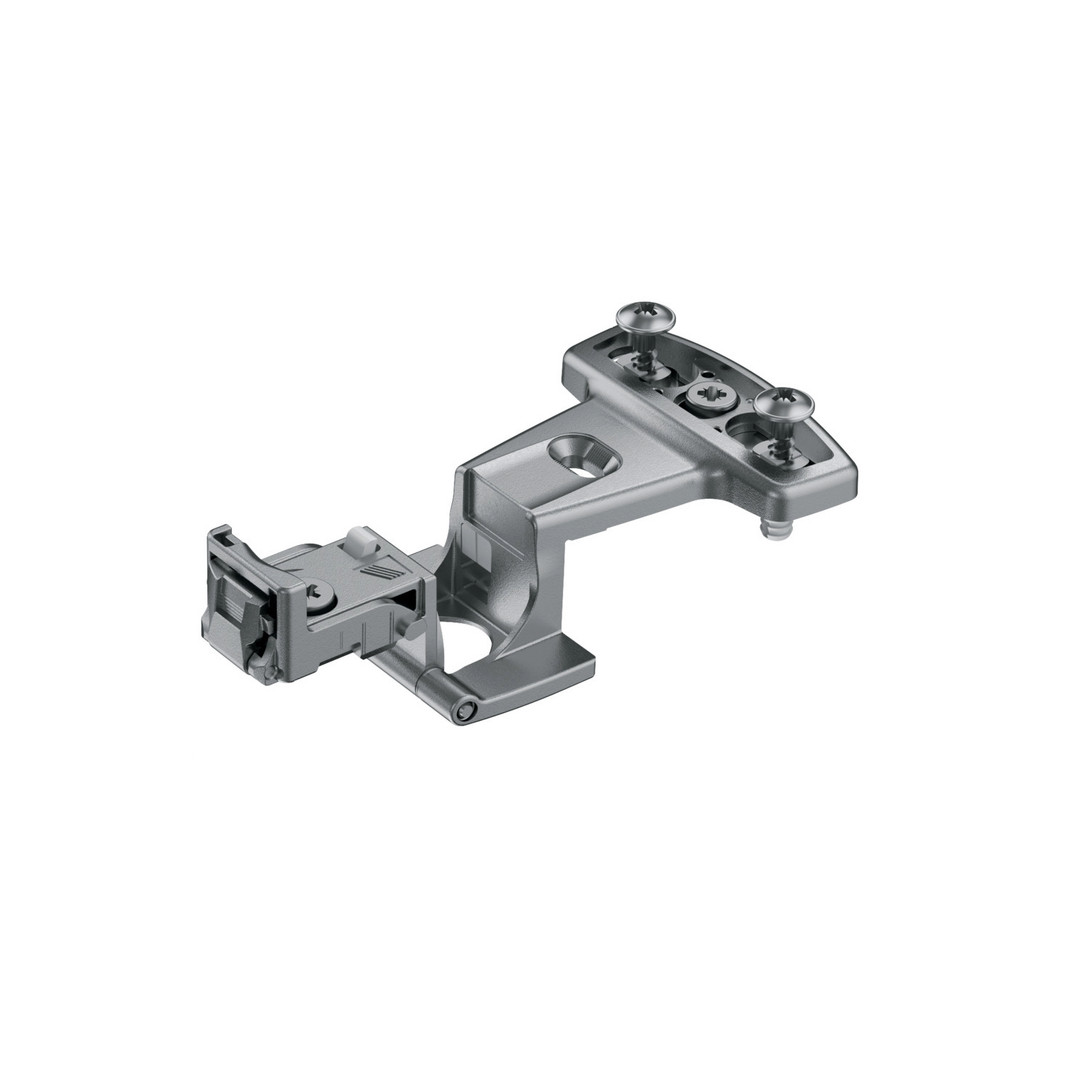

Hettich Grundscharnier Selekta Pro 2000, 230 °, Auflage 11 mm, mit Spreizmuffen, vernickelt
4023149407819
4023149407819
45065
auf Anfrage
je 100 St
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 50 St |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 St |
| Bestellschritt | 1 St |
Zubehörempfehlung für Sie:
Hettich Anschraubdämpfer Silent System, einliegend 4023149605802
Hettich Topf TX 32/52x9 HET351-60
Hettich Glastür-Zierkappe TX 32/52x9 4023149030345
Hettich Glastür-Zierkappe TH 32 4023149030352
Hettich Abdeckkappe für Selekta Scharnierarm - grau 4023149100673
Hettich Glastür-Zierkappe TB 32 4023149100758
Hettich Türanschlagdämpfer, grau 4023149533952
Hettich Push to open Pin, zum Anschrauben, Kurzhub, weiß 4023149751004
Hettich Push to open Pin, zum Anschrauben, Langhub, weiß 4023149751509
Hettich Öffnungsbegrenzung, Öffnungswinkel 90° 4023149980534
Hettich Öffnungsbegrenzung, Öffnungswinkel 115° 4023149980589
Beschreibung
Grundscharnier Selekta Pro 2000, 230 °, Auflage 11 mm, mit Spreizmuffen, vernickelt
Eigenschaften
- Eingelenkscharnier mit Aufklipstechnik und sichtbarer Rolle
- Qualitätseinstufung nach EN 15570, Level 3
- Für Büro-, Organisations- und Objektmöbel
- Getrennte Montage von Topf und Grundscharnier
- Aufklipsschnellmontage
- Rollenlänge 39 mm, Rollendurchmesser siehe Zeichnung unten
- Topfdurchmesser 35 mm
- Topftiefe 13 mm
- Integrierte Exzenter-Auflagenverstellung - 2 mm
- Integrierte Exzenter-Höhenverstellung + 2 mm / - 2 mm
- Zinkdruckguss vernickelt
Hersteller Link
- Blaetterkatalog
- 3D-Modell
- Download Link: Artikeldaten 2D/3D (DWG/DXF)
- Qualitätskriterien
- Selekta Pro 2035 Montagehinweis
- Selekta Pro 2000 Montagehinweis
- Selekta Pro 2000 Verarbeitungshinweise
- Montage
Merkmale
| Ausführung | Pro 2000, 230 °, Auflage 11 mm, mit Spreizmuffen, vernickelt |
| Anschlagart | vorliegend |
| Auflage | 11 mm |
| Auflagenverstellung (max) | -2 mm |
| Befestigungsbohrung | ø 5 x 11 |
| Korpusseitendicke | 19 - 25mm |
| Max. Türdicke | 25 mm |
| Oberfläche | vernickelt |
| Paketfähig | J |
| Scharnierart | Topfscharnier |
| Türdicke | 15 - 25mm |
| Zuhaltung | ja |
| Öffnungswinkel für 0 mm Türeinsprung | 121° |
| Öffnungswinkel ° | 230 ° |
| Lieferantenart.nr. | 45065 |
Hettich Grundscharnier Selekta Pro 2000, 270 °, Auflage 12 mm, mit Spreizmuffen, vernickelt
Hettich Grundscharnier Selekta Pro 2000, 230 °, Auflage 6,5 mm, mit Spreizmuffen, vernickelt
Hettich Grundscharnier Selekta Pro 2000, 270 °, Auflage 15 mm, mit Spreizmuffen, vernickelt
Hettich Grundscharnier Selekta Pro 2000, 270 °, Auflage 12 mm, mit Spreizmuffen, vernickelt
