Abbildung ähnlich

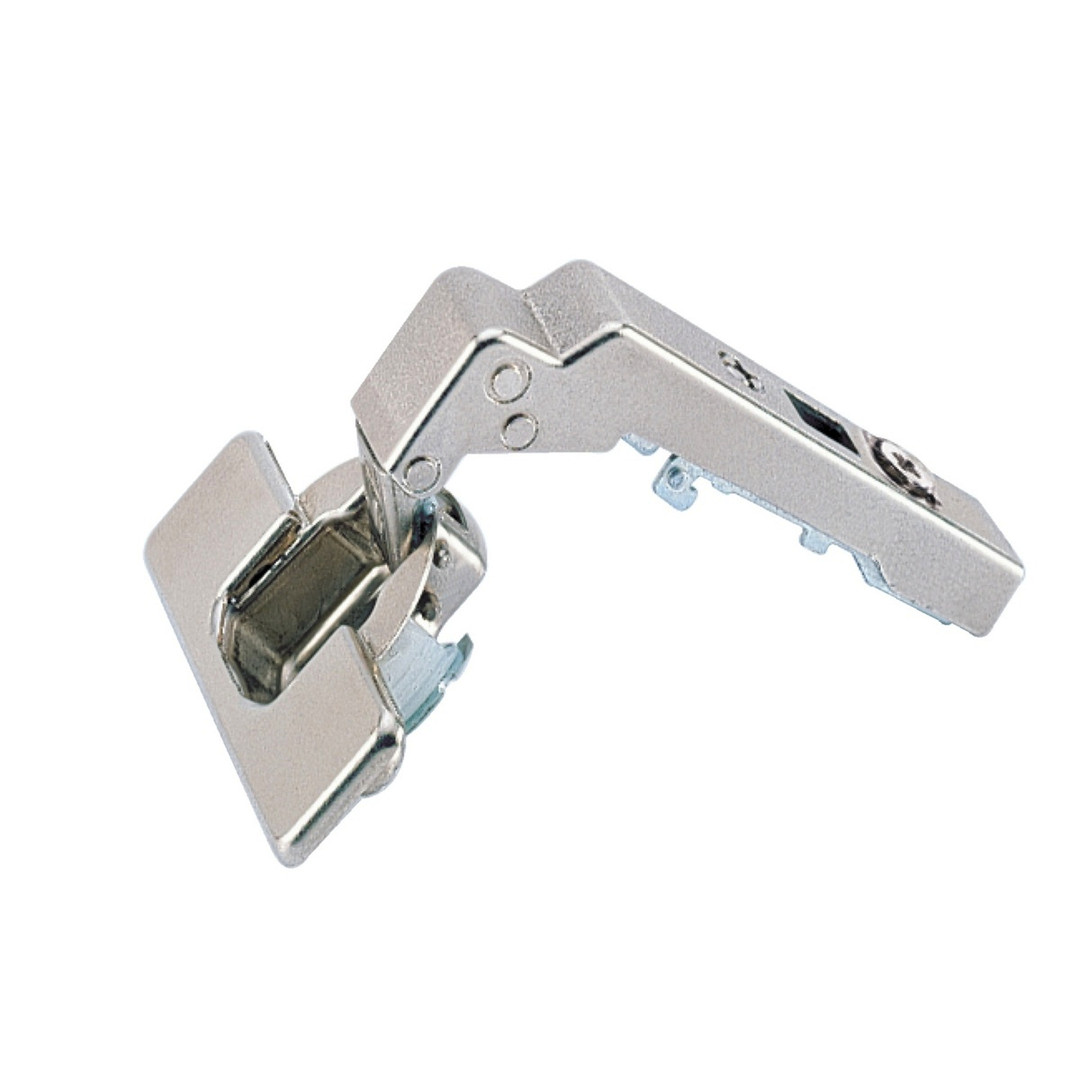

Hettich Intermat Winkelscharnier W90 (Intermat 9936 W90), vorliegend, Öffnungswinkel 95°, TH-Bohrbild 52 x 5,5 mm, zum Einpressen (ø 10 x 11)
4023149663383
4023149663383
9044845
auf Anfrage
je 100 St
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 50 St |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 St |
| Bestellschritt | 1 St |
Zubehörempfehlung für Sie:
Hettich Abdeckkappe ø 35 mm, weiß HET365-02
Hettich Anschlagdämpfer zum Aufkleben 4023149466953
Hettich Anschlagdämpfer zum Eindrücken ø 6 mm, beige 4023149473531
Beschreibung
Hettich Intermat Winkelscharnier W90 (Intermat 9936 W90), vorliegend, Öffnungswinkel 95°, TH-Bohrbild 52 x 5,5 mm, zum Einpressen (ø 10 x 11)
Eigenschaften

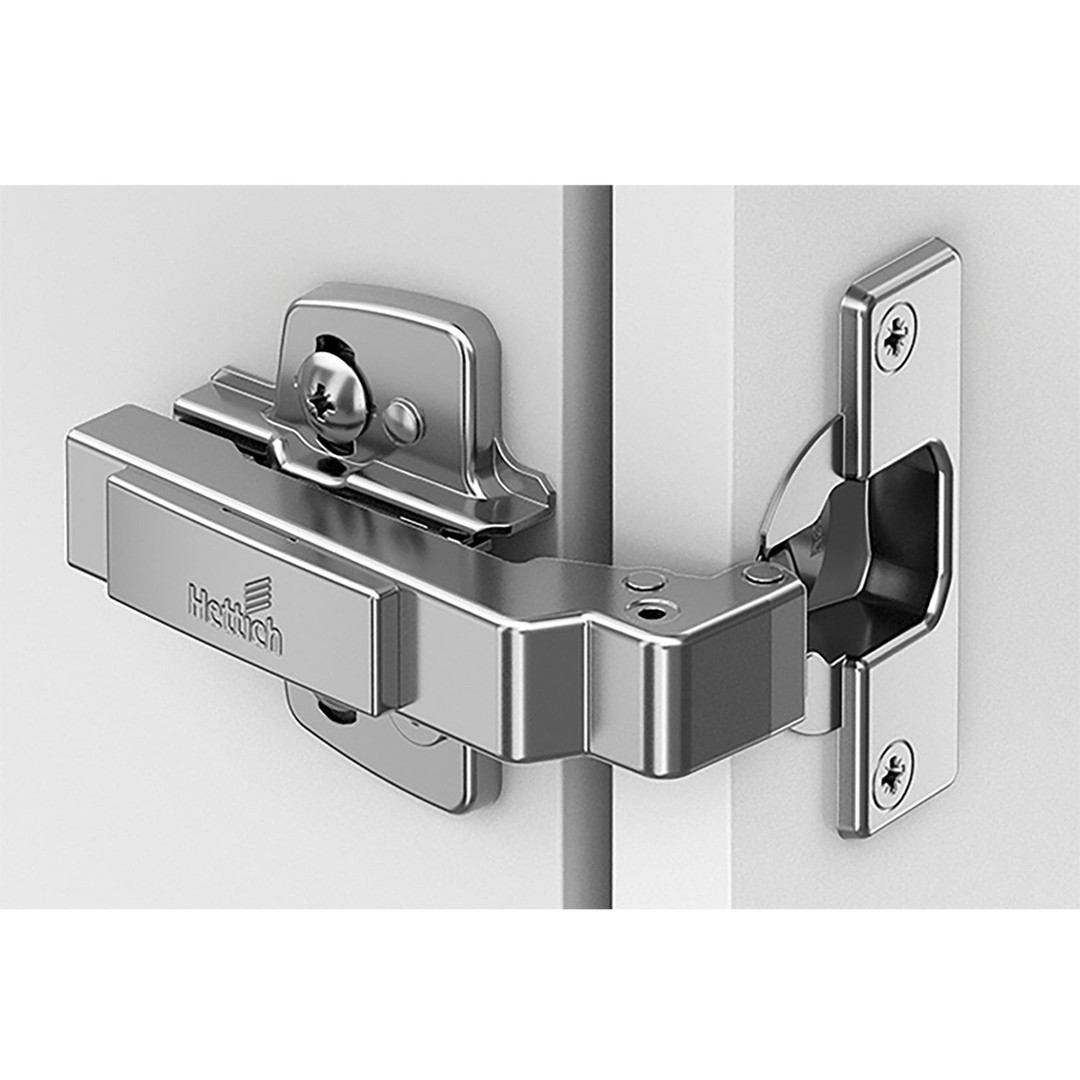

- Intermat Winkelscharnier W90
- Mit Schließautomatik (Intermat 9936 W90)
- Qualitätseinstufung nach EN 15570, Level 2
- Öffnungswinkel 95°
- Für Türdicke 14 - 28 mm

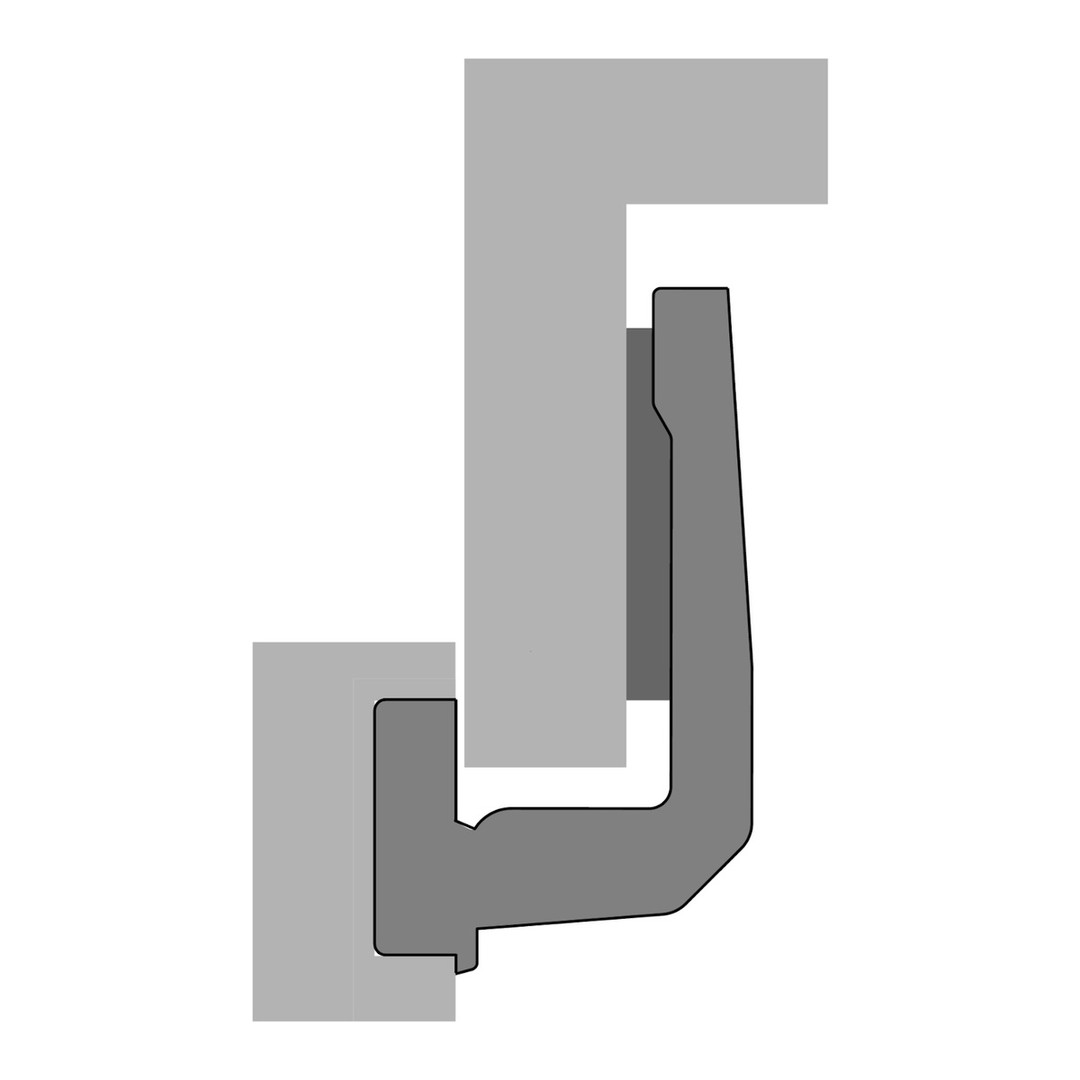

- Anschlagart vorliegend (B 22)

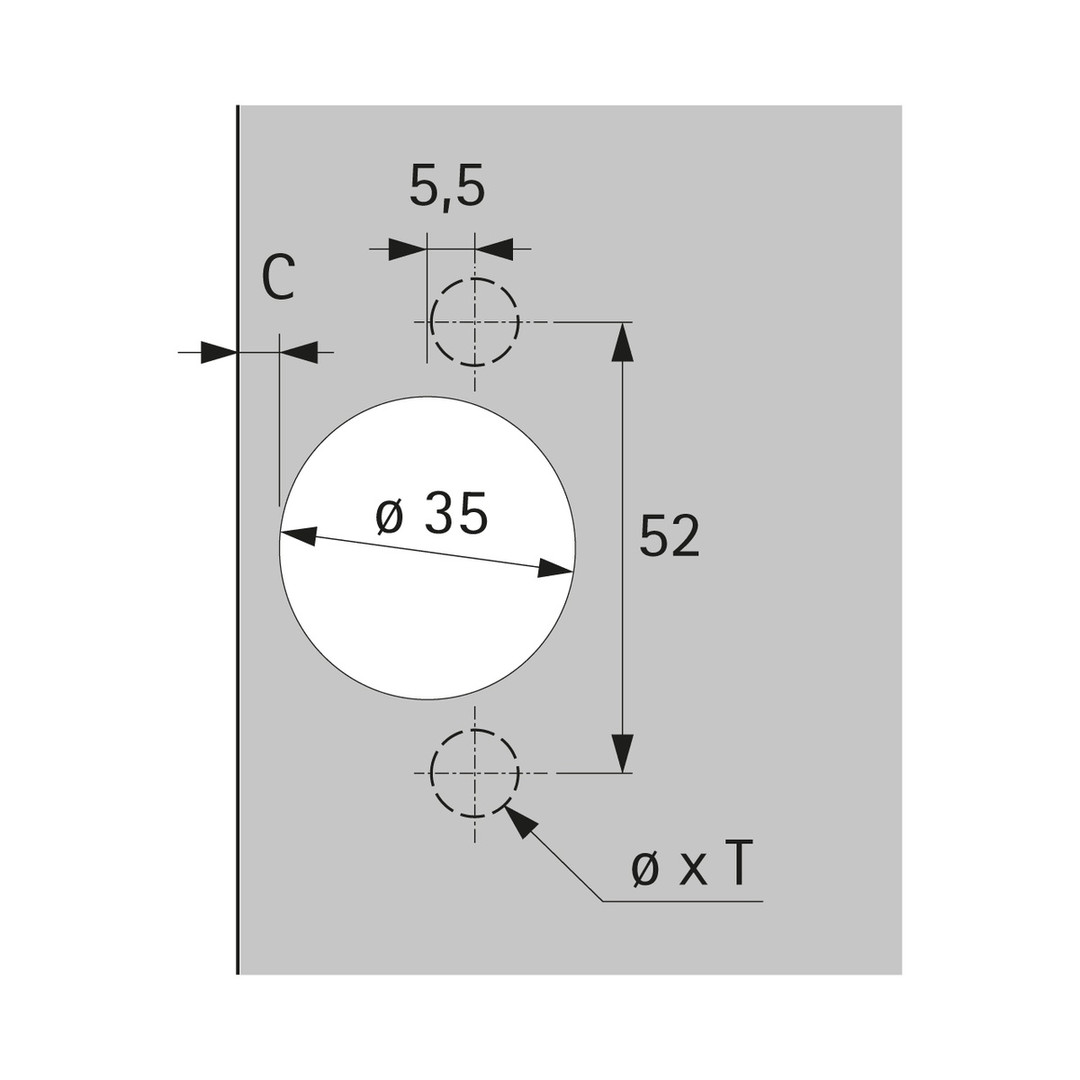

- TH - Bohrbild 52 x 5,5 mm
- Topftiefe 10,5 mm

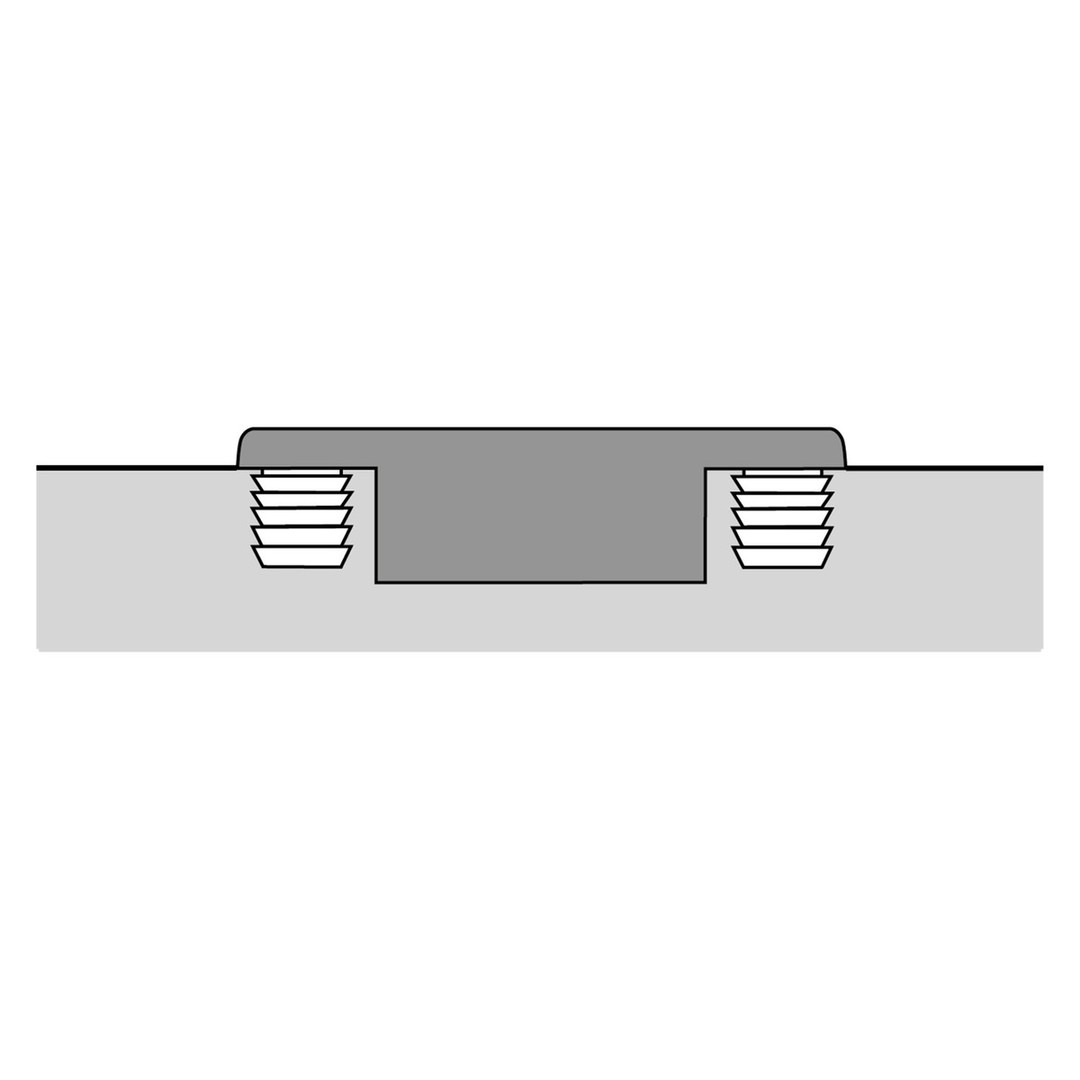

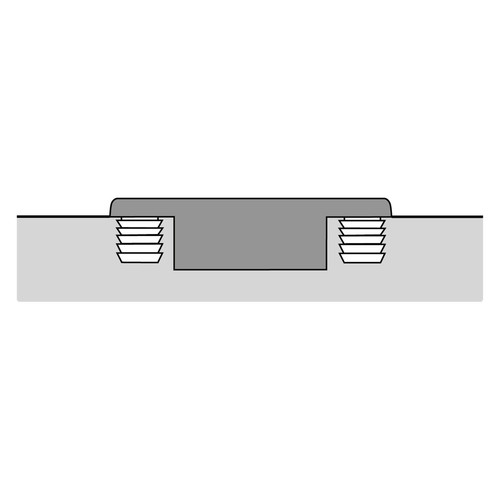

- Montage zum Einpressen
- Integrierte Verstellung für den Türversprung +2 mm / -2 mm
- Integrierte Fugenverstellung +2 mm / -2 mm
- Höhenverstellung über Montageplatte
- Stahl / Zinkdruckguss vernickelt
Merkmale
| Montageart | Zum Einpressen |
| Anschlagart | vorliegend |
| Befestigungsbohrung | ø 10 x 11 |
| Durchmesser der Befestigungsbohrung | Ø 10 mm |
| Komforteigenschaften | ohne integrierte Dämpfung |
| Konstruktion | Eckschrank 90° (W90) |
| Max. Türdicke | 28 mm |
| Min. Türdicke | 14 mm |
| Scharnieroberfläche | Stahl / Zinkdruckguss vernickelt |
| Topf-Ausführung | TH 43 |
| Topfdurchmesser | 35 mm |
| Öffnungswinkel | 95 ° |
| Türart | Standardtür / Holztür, Holzrahmentür (Profilbreite ab 50 mm) |
| Basis | 22 mm |
| Topftiefe | 10,5 mm |
| Bohrbild | TH 52 x 5,5 mm |
| Integrierte Auflagenverstellung | +2mm / -2 mm |
| Integrierte Tiefenverstellung | +2 mm / -2 mm |
| Zuhaltung | Ja |
| Oberfläche | vernickelt |
