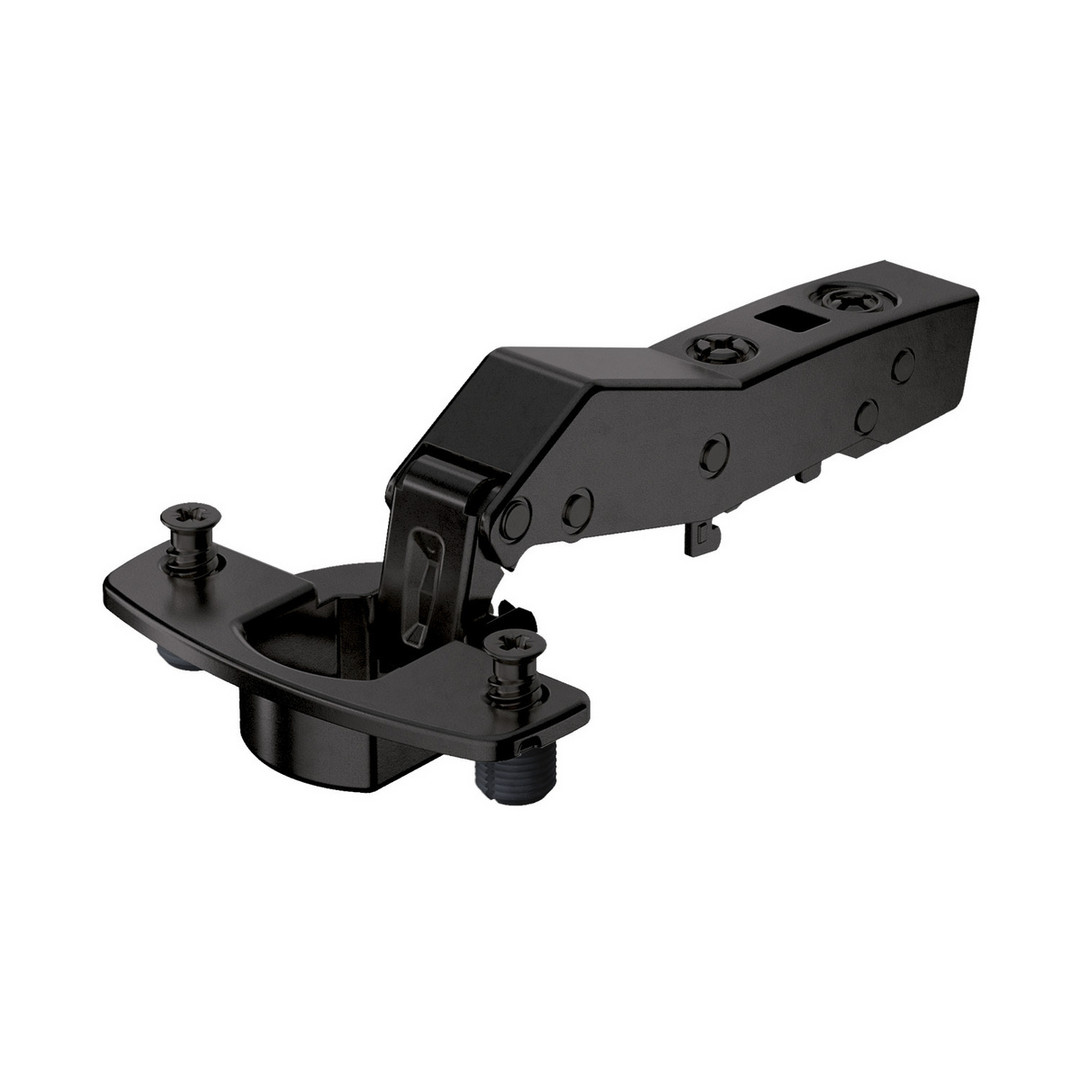

Hettich Sensys Winkelscharnier W30 mit integrierter Dämpfung (Sensys 8639i W30), in obsidianschwarz, vorliegend, Öffnungswinkel 95°, TH-Bohrbild 52 x 5,5 mm, mit Spreizmuffen (ø 10 x 11)
4023149145575
4023149145575
9091777
auf Anfrage
je 100 St
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 50 St |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 St |
| Bestellschritt | 1 St |
Zubehörempfehlung für Sie:
Hettich Abdeckkappe für Sensys Scharnierarm (neutral) 4023149096495
Hettich Designadapter, obsidianschwarz 4023149147937
Hettich Push to open Silent, zum Anschrauben, anthrazit 4023149170317
Hettich Montagehilfe für Öffnungswinkelbegrenzer 4023149438059
Beschreibung
Hettich Sensys Winkelscharnier W30 mit integrierter Dämpfung (Sensys 8639i W30), in obsidianschwarz, vorliegend, Öffnungswinkel 95°, TH-Bohrbild 52 x 5,5 mm, mit Spreizmuffen (ø 10 x 11)
Eigenschaften
- Sensys Winkelscharnier W30
- Mit integrierter Dämpfung, mit Schließautomatik (Sensys 8639i W30)
- Qualitätseinstufung nach EN 15570, Level 3
- Öffnungswinkel 95°
- Für Türdicke 15 - 28 mm

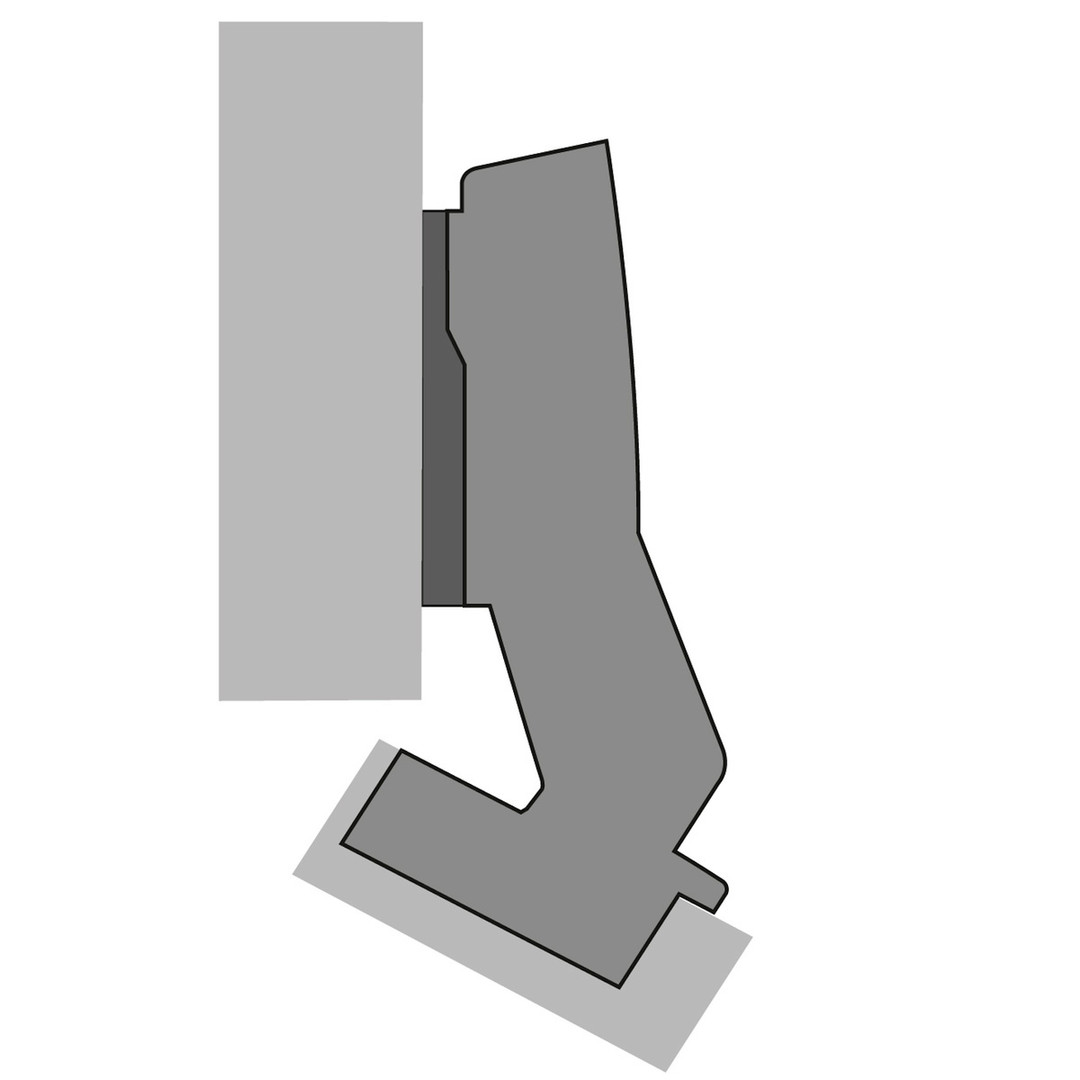

- Anschlagart vorliegend (B 2 mm)

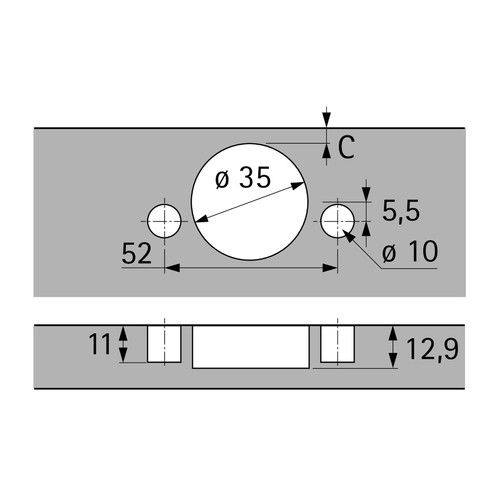

- TH-Bohrbild 52 x 5,5 mm
- Topftiefe 12,8 mm

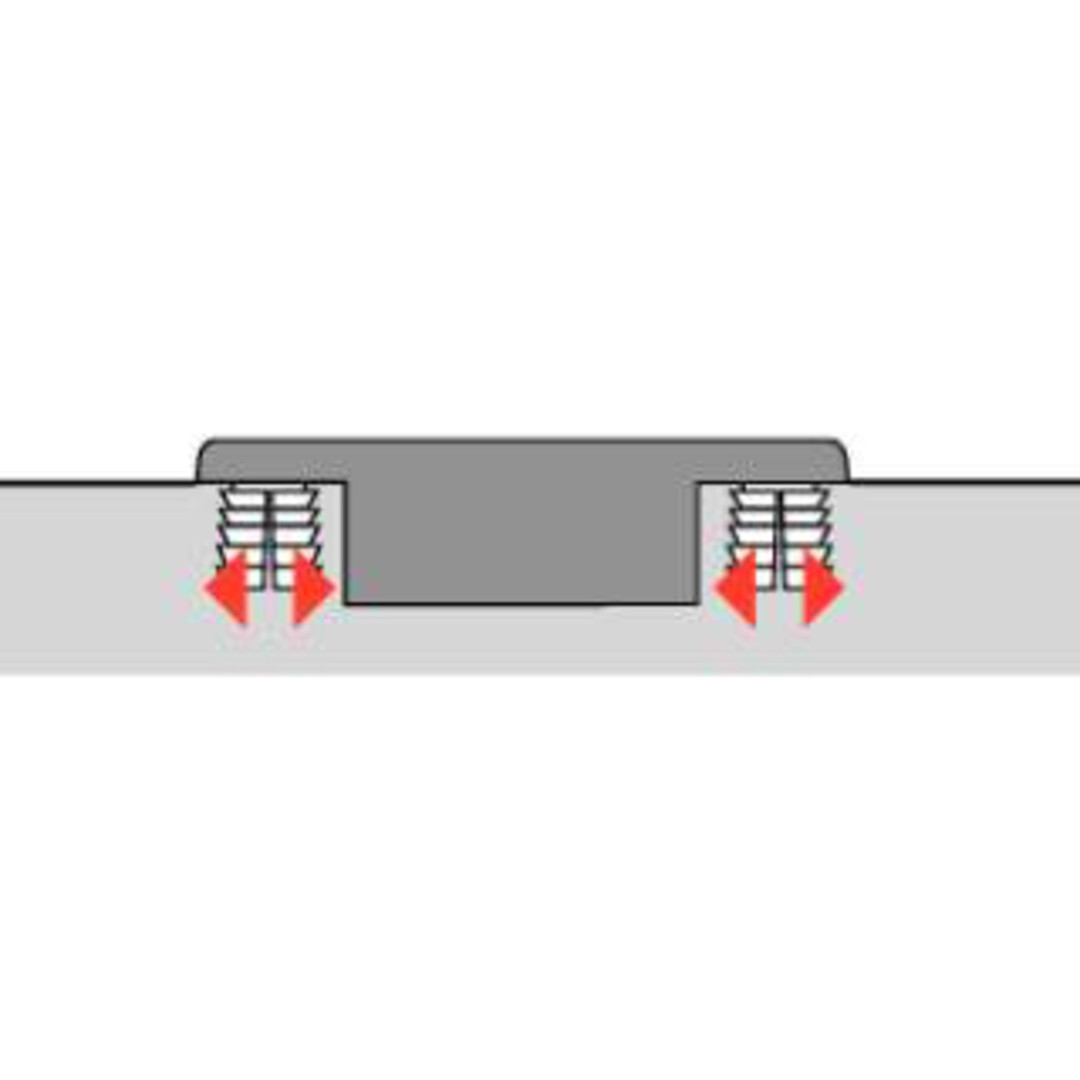

- Montage mit Spreizmuffen (TH 58)
- Integrierte Auflagenverstellung +2 mm / -2 mm
- Integrierte Tiefenverstellung +3 mm / -2 mm
- Höhenverstellung über Montageplatte
- Stahl in obsidianschwarz
Merkmale
| Montageart | Mit Spreizmuffen |
| Anschlagart | vorliegend |
| Befestigungsbohrung | ø 10 x 11 |
| Durchmesser der Befestigungsbohrung | Ø 10 mm |
| Komforteigenschaften | mit integrierter Dämpfung |
| Konstruktion | Eckschrank 120° (W30) |
| Max. Türdicke | 28 mm |
| Min. Türdicke | 15 mm |
| Oberfläche | in obsidianschwarz |
| Scharnieroberfläche | Stahl in obsidianschwarz |
| Topf-Ausführung | TH 58 |
| Topfdurchmesser | 35 mm |
| Öffnungswinkel | 95 ° |
| Türart | Standardtür / Holztür, Holzrahmentür (Profilbreite ab 50 mm) |
| Basis | 2 mm |
| Topftiefe | 12,8 mm |
| Bohrbild | TH 52 x 5,5 mm |
| Integrierte Auflagenverstellung | +2mm / -2 mm |
| Integrierte Tiefenverstellung | +3 mm / -2 mm |
| Zuhaltung | Ja |
Hettich Sensys 95°-Winkelscharniere W30 (Sensys 8639i W30) - mit integrierter Dämpfung - Obsidianschwarz
|
Anschlagart
Montageart
|
vorliegend |
|---|---|
| Mit Spreizmuffen |
|
| Zum Anschrauben |
|
