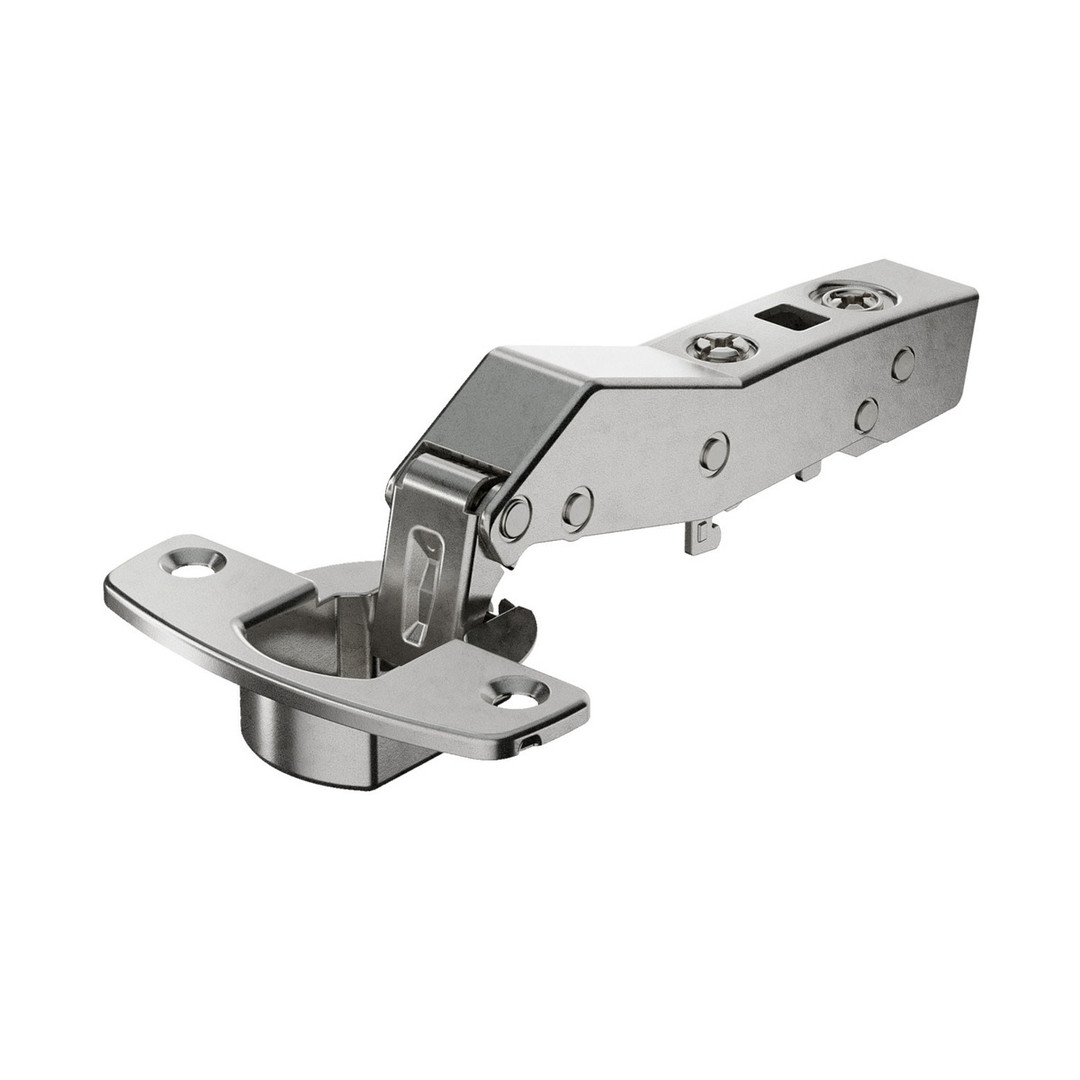

Abbildung ähnlich
Hettich Sensys Winkelscharnier W30 ohne Schließautomatik (Sensys 8669 W30), vernickelt, vorliegend, Öffnungswinkel 95°, TH-Bohrbild 52 x 5,5 mm, zum Anschrauben (-)
4023149871504
4023149871504
9088176
auf Anfrage
je 100 St
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 50 St |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 St |
| Bestellschritt | 1 St |
Zubehörempfehlung für Sie:
Hettich Designadapter, vernickelt, vernickelt 4023149336997
Hettich Montagehilfe für Öffnungswinkelbegrenzer 4023149438059
Beschreibung
Hettich Sensys Winkelscharnier W30 ohne Schließautomatik (Sensys 8669 W30), vernickelt, vorliegend, Öffnungswinkel 95°, TH-Bohrbild 52 x 5,5 mm, zum Anschrauben (-)
Eigenschaften
- Sensys Winkelscharnier W30
- Ohne Dämpfung, ohne Schließautomatik, für grifflose Anwendungen (Sensys 8669 W30)
- Qualitätseinstufung nach EN 15570, Level 3
- Öffnungswinkel 95°
- Für Türdicke 15 - 28 mm
- Anschlagart vorliegend (B 2 mm)
- TH-Bohrbild 52 x 5,5 mm
- Topftiefe 12,8 mm
- Montage zum Anschrauben (TH 52)
- Integrierte Auflagenverstellung +2 mm / -2 mm
- Integrierte Tiefenverstellung +3 mm / -2 mm
- Höhenverstellung über Montageplatte
- Stahl vernickelt
Merkmale
| Ausführung | TH-Bohrbild 52 x 5,5 mm, zum Anschrauben (-) |
| Montageart | Zum Anschrauben |
| Anschlagart | vorliegend |
| Komforteigenschaften | ohne Schließautomatik |
| Konstruktion | Eckschrank 120° (W30) |
| Max. Türdicke | 28 mm |
| Min. Türdicke | 15 mm |
| Oberfläche | vernickelt |
| Scharnieroberfläche | Stahl / Zinkdruckguss vernickelt |
| Topf-Ausführung | TH 52 |
| Topfdurchmesser | 35 mm |
| Öffnungswinkel | 95 ° |
| Türart | Standardtür / Holztür, Aluminiumrahmentür (Profilbreite ab 50 mm), Holzrahmentür (Profilbreite ab 50 mm) |
| Basis | 2 mm |
| Topftiefe | 12,8 mm |
| Bohrbild | TH 52 x 5,5 mm |
| Durchmesser der Befestigungsbohrung | Ankörnung, Vorbohrung max. Ø 2,5 mm |
| Integrierte Auflagenverstellung | +2mm / -2 mm |
| Integrierte Tiefenverstellung | +3 mm / -2 mm |
| Zuhaltung | Nein |
Hettich Sensys Winkelscharnier W30 ohne Schließautomatik (Sensys 8669 W30), vernickelt, vorliegend, Öffnungswinkel 95°, TH-Bohrbild 52 x 5,5 mm, zum Anschrauben (-)
Hettich Sensys Winkelscharnier W30 ohne Schließautomatik (Sensys 8669 W30), vernickelt, vorliegend, Öffnungswinkel 95°, THS-Bohrbild 52 x 5,5 mm, 48 x 6 mm, Schnellmontage Fix (ø 10 x 6)
Hettich Sensys Winkelscharnier W30 ohne Schließautomatik (Sensys 8669 W30), vernickelt, einliegend, Öffnungswinkel 95°, TH-Bohrbild 52 x 5,5 mm, zum Anschrauben (-)
Hettich Sensys Winkelscharnier W30 ohne Schließautomatik (Sensys 8669 W30), vernickelt, vorliegend, Öffnungswinkel 95°, TB-Bohrbild 45 x 9,5 mm, Schnellmontage Fix (ø 8 x 6)
