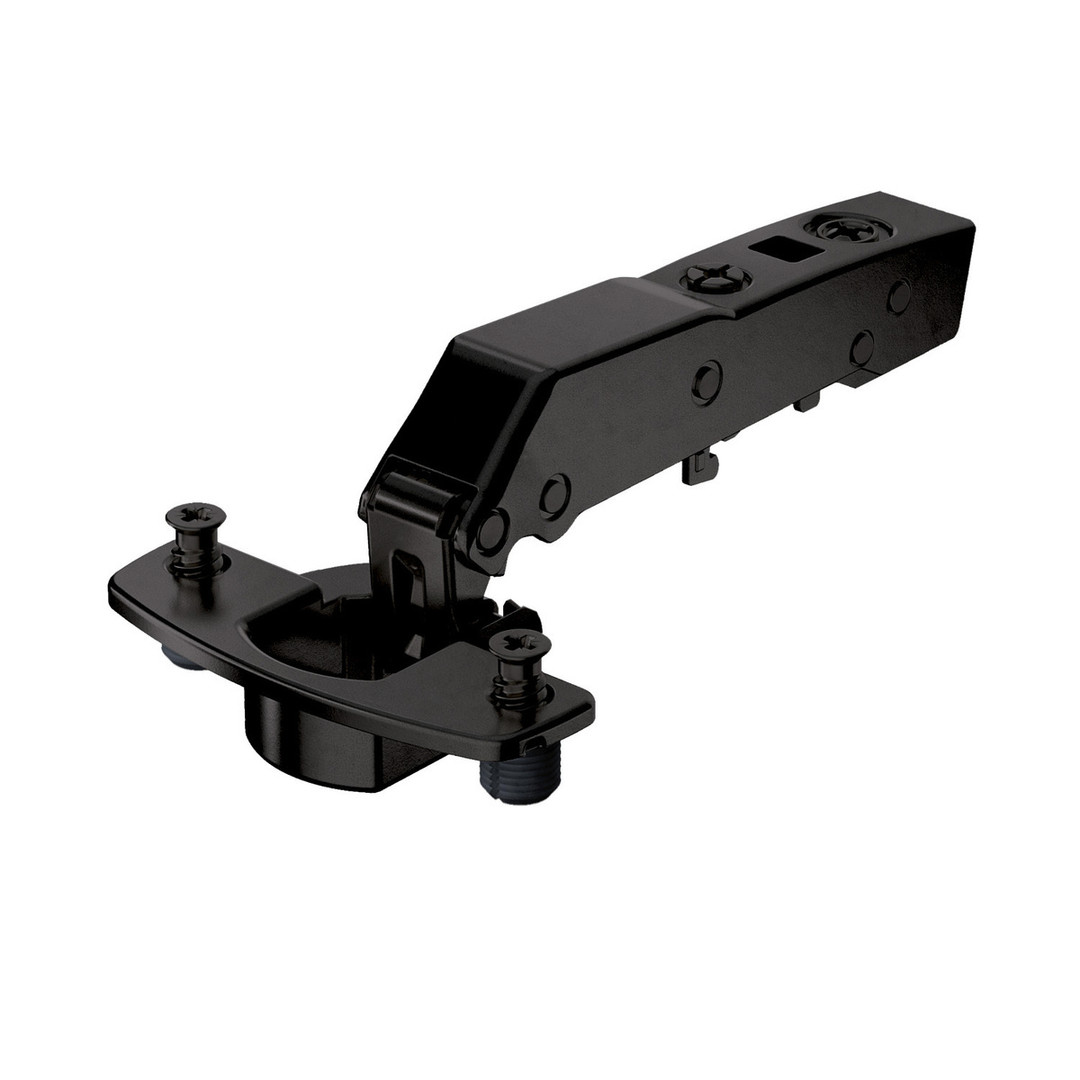

Abbildung ähnlich
Hettich Sensys Winkelscharnier W45 ohne Schließautomatik (Sensys 8669 W45), in obsidianschwarz, vorliegend, Öffnungswinkel 95°, TH-Bohrbild 52 x 5,5 mm, mit Spreizmuffen (ø 10 x 11)
4023149145629
4023149145629
9091782
auf Anfrage
je 100 St
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 50 St |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 St |
| Bestellschritt | 1 St |
Zubehörempfehlung für Sie:
Hettich Abdeckkappe für Sensys Scharnierarm (neutral) 4023149096495
Hettich Designadapter, obsidianschwarz 4023149147937
Hettich Montagehilfe für Öffnungswinkelbegrenzer 4023149438059
Beschreibung
Hettich Sensys Winkelscharnier W45 ohne Schließautomatik (Sensys 8669 W45), in obsidianschwarz, vorliegend, Öffnungswinkel 95°, TH-Bohrbild 52 x 5,5 mm, mit Spreizmuffen (ø 10 x 11)
Eigenschaften
- Sensys Winkelscharnier W45
- Ohne Dämpfung, ohne Schließautomatik, für grifflose Anwendungen (Sensys 8669 W45)
- Qualitätseinstufung nach EN 15570, Level 3
- Öffnungswinkel 95°
- Für Türdicke 15 - 28 mm
- Anschlagart vorliegend (B 9 mm)
- TH-Bohrbild 52 x 5,5 mm
- Topftiefe 12,8 mm
- Montage mit Spreizmuffen (TH 58)
- Integrierte Auflagenverstellung +2 mm / -2 mm
- Integrierte Tiefenverstellung +3 mm / -2 mm
- Höhenverstellung über Montageplatte
- Stahl in obsidianschwarz
Merkmale
| Ausführung | TH-Bohrbild 52 x 5,5 mm, mit Spreizmuffen (ø 10 x 11) |
| Montageart | Mit Spreizmuffen |
| Anschlagart | vorliegend |
| Befestigungsbohrung | ø 10 x 11 |
| Durchmesser der Befestigungsbohrung | Ø 10 mm |
| Komforteigenschaften | ohne Schließautomatik |
| Konstruktion | Eckschrank 135° (W45) |
| Max. Türdicke | 28 mm |
| Min. Türdicke | 15 mm |
| Oberfläche | in obsidianschwarz |
| Scharnieroberfläche | Stahl in obsidianschwarz |
| Topf-Ausführung | TH 58 |
| Topfdurchmesser | 35 mm |
| Öffnungswinkel | 95 ° |
| Türart | Standardtür / Holztür, Holzrahmentür (Profilbreite ab 50 mm) |
| Basis | 9 mm |
| Topftiefe | 12,8 mm |
| Bohrbild | TH 52 x 5,5 mm |
| Integrierte Auflagenverstellung | +2mm / -2 mm |
| Integrierte Tiefenverstellung | +3 mm / -2 mm |
| Zuhaltung | Nein |
Hettich Sensys Winkelscharnier W45 ohne Schließautomatik (Sensys 8669 W45), in obsidianschwarz, vorliegend, Öffnungswinkel 95°, TH-Bohrbild 52 x 5,5 mm, zum Anschrauben (-)
Hettich Sensys Winkelscharnier W45 ohne Schließautomatik (Sensys 8669 W45), in obsidianschwarz, vorliegend, Öffnungswinkel 95°, TH-Bohrbild 52 x 5,5 mm, mit Spreizmuffen (ø 10 x 11)
Hettich Sensys Winkelscharnier W45 ohne Schließautomatik (Sensys 8669 W45), in obsidianschwarz, vorliegend, Öffnungswinkel 95°, TH-Bohrbild 52 x 5,5 mm, zum Anschrauben (-)
Hettich Sensys Winkelscharnier W45 ohne Schließautomatik (Sensys 8669 W45), in obsidianschwarz, vorliegend, Öffnungswinkel 95°, TH-Bohrbild 52 x 5,5 mm, mit Spreizmuffen (ø 10 x 11)
