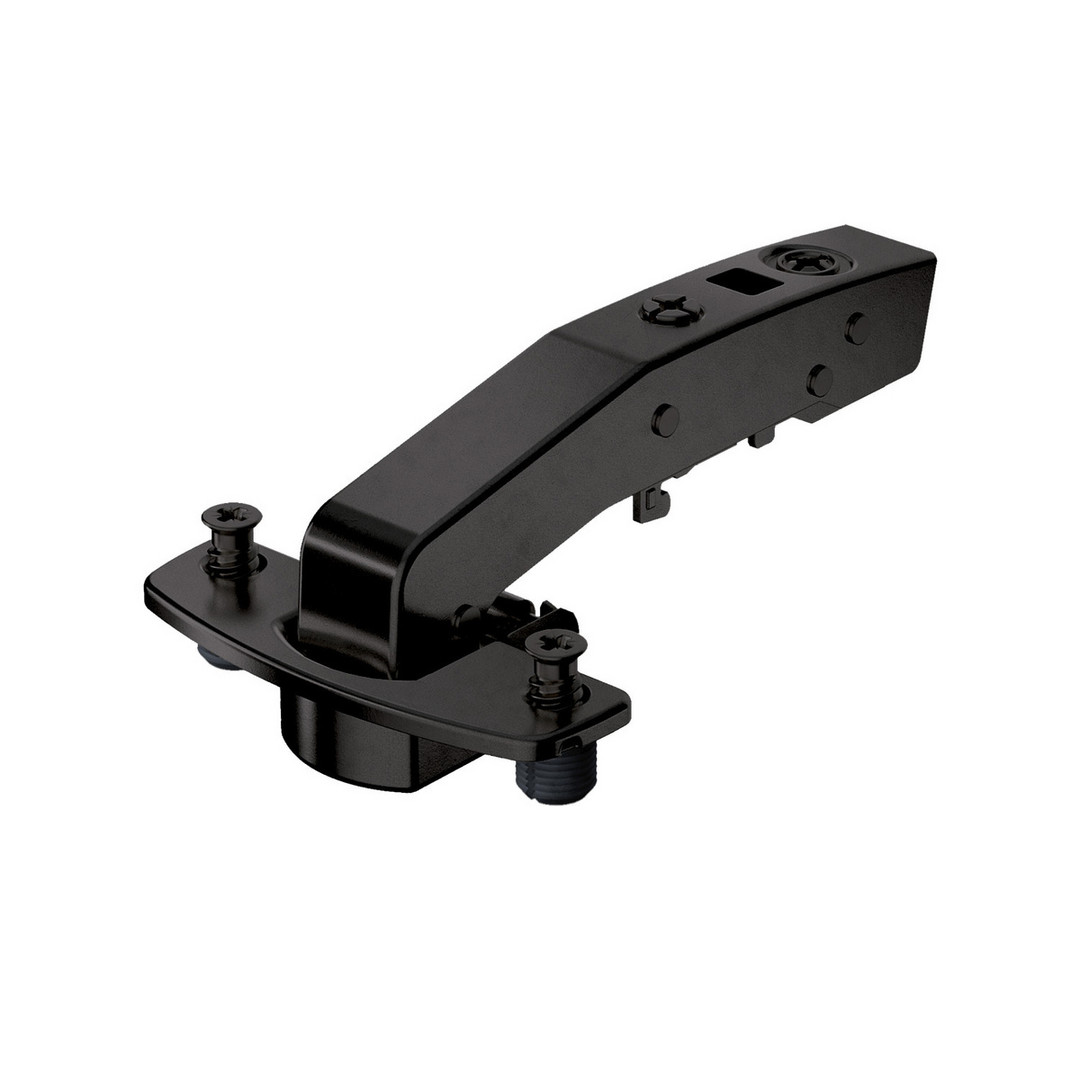

Abbildung ähnlich
Hettich Sensys Winkelscharnier W90 ohne Schließautomatik (Sensys 8669 W90), in obsidianschwarz, einliegend, Öffnungswinkel 95°, TH-Bohrbild 52 x 5,5 mm, mit Spreizmuffen (ø 10 x 11)
4023149145643
4023149145643
9091784
auf Anfrage
je 100 St
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 50 St |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 St |
| Bestellschritt | 1 St |
Zubehörempfehlung für Sie:
Hettich Abdeckkappe für Sensys Scharnierarm (neutral) 4023149096495
Hettich Designadapter, obsidianschwarz 4023149147937
Hettich Montagehilfe für Öffnungswinkelbegrenzer 4023149438059
Beschreibung
Hettich Sensys Winkelscharnier W90 ohne Schließautomatik (Sensys 8669 W90), in obsidianschwarz, einliegend, Öffnungswinkel 95°, TH-Bohrbild 52 x 5,5 mm, mit Spreizmuffen (ø 10 x 11)
Eigenschaften
- Sensys Winkelscharnier W90
- Ohne Dämpfung, ohne Schließautomatik, für grifflose Anwendungen (Sensys 8669 W90)
- Qualitätseinstufung nach EN 15570, Level 3
- Öffnungswinkel 95°
- Für Türdicke 15 - 28 mm
- Anschlagart einliegend (B 4 mm)
- TH-Bohrbild 52 x 5,5 mm
- Topftiefe 12,8 mm
- Montage mit Spreizmuffen (TH 58)
- Integrierte Verstellung für den Türversprung +1 mm / -2 mm
- Integrierte Fugenverstellung +3 mm / -2 mm
- Höhenverstellung über Montageplatte
- Stahl in obsidianschwarz
Merkmale
| Montageart | Mit Spreizmuffen |
| Anschlagart | einliegend |
| Befestigungsbohrung | ø 10 x 11 |
| Durchmesser der Befestigungsbohrung | Ø 10 mm |
| Komforteigenschaften | ohne Schließautomatik |
| Konstruktion | Eckschrank 90° (W90) |
| Max. Türdicke | 28 mm |
| Min. Türdicke | 15 mm |
| Oberfläche | in obsidianschwarz |
| Scharnieroberfläche | Stahl in obsidianschwarz |
| Topf-Ausführung | TH 58 |
| Topfdurchmesser | 35 mm |
| Öffnungswinkel | 95 ° |
| Türart | Standardtür / Holztür, Holzrahmentür (Profilbreite ab 50 mm) |
| Basis | 4 mm |
| Topftiefe | 12,8 mm |
| Bohrbild | TH 52 x 5,5 mm |
| Integrierte Auflagenverstellung | +3mm / -2 mm |
| Integrierte Tiefenverstellung | +1 mm / -2 mm |
| Zuhaltung | Nein |
Hettich Sensys Winkelscharnier W90 ohne Schließautomatik (Sensys 8669 W90), in obsidianschwarz, einliegend, Öffnungswinkel 95°, TH-Bohrbild 52 x 5,5 mm, zum Anschrauben (-)
Hettich Sensys Winkelscharnier W90 ohne Schließautomatik (Sensys 8669 W90), in obsidianschwarz, einliegend, Öffnungswinkel 95°, TH-Bohrbild 52 x 5,5 mm, mit Spreizmuffen (ø 10 x 11)
