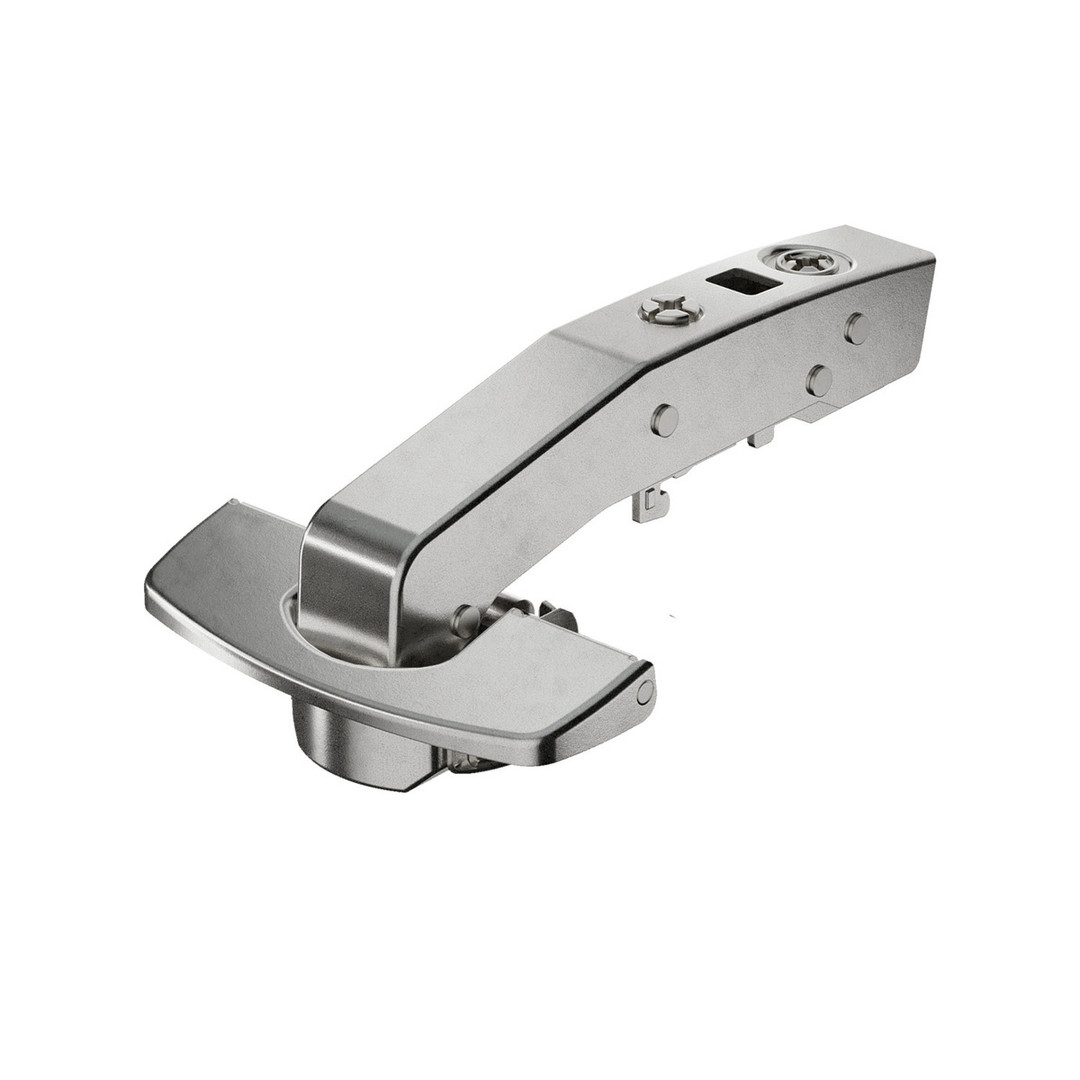

Hettich Sensys Winkelscharnier W90 ohne Schließautomatik (Sensys 8669 W90), vernickelt, einliegend, Öffnungswinkel 95°, THS-Bohrbild 52 x 5,5 mm, 48 x 6 mm, Schnellmontage Fix (ø 10 x 6)
4023149877940
4023149877940
9088217
auf Anfrage
je 100 St
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 50 St |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 St |
| Bestellschritt | 1 St |
Zubehörempfehlung für Sie:
Hettich Designadapter, vernickelt, vernickelt 4023149336997
Hettich Montagehilfe für Öffnungswinkelbegrenzer 4023149438059
Beschreibung
Hettich Sensys Winkelscharnier W90 ohne Schließautomatik (Sensys 8669 W90), vernickelt, einliegend, Öffnungswinkel 95°, THS-Bohrbild 52 x 5,5 mm, 48 x 6 mm, Schnellmontage Fix (ø 10 x 6)
Eigenschaften
- Sensys Winkelscharnier W90
- Ohne Dämpfung, ohne Schließautomatik, für grifflose Anwendungen (Sensys 8669 W90)
- Qualitätseinstufung nach EN 15570, Level 3
- Öffnungswinkel 95°
- Für Türdicke 15 - 28 mm

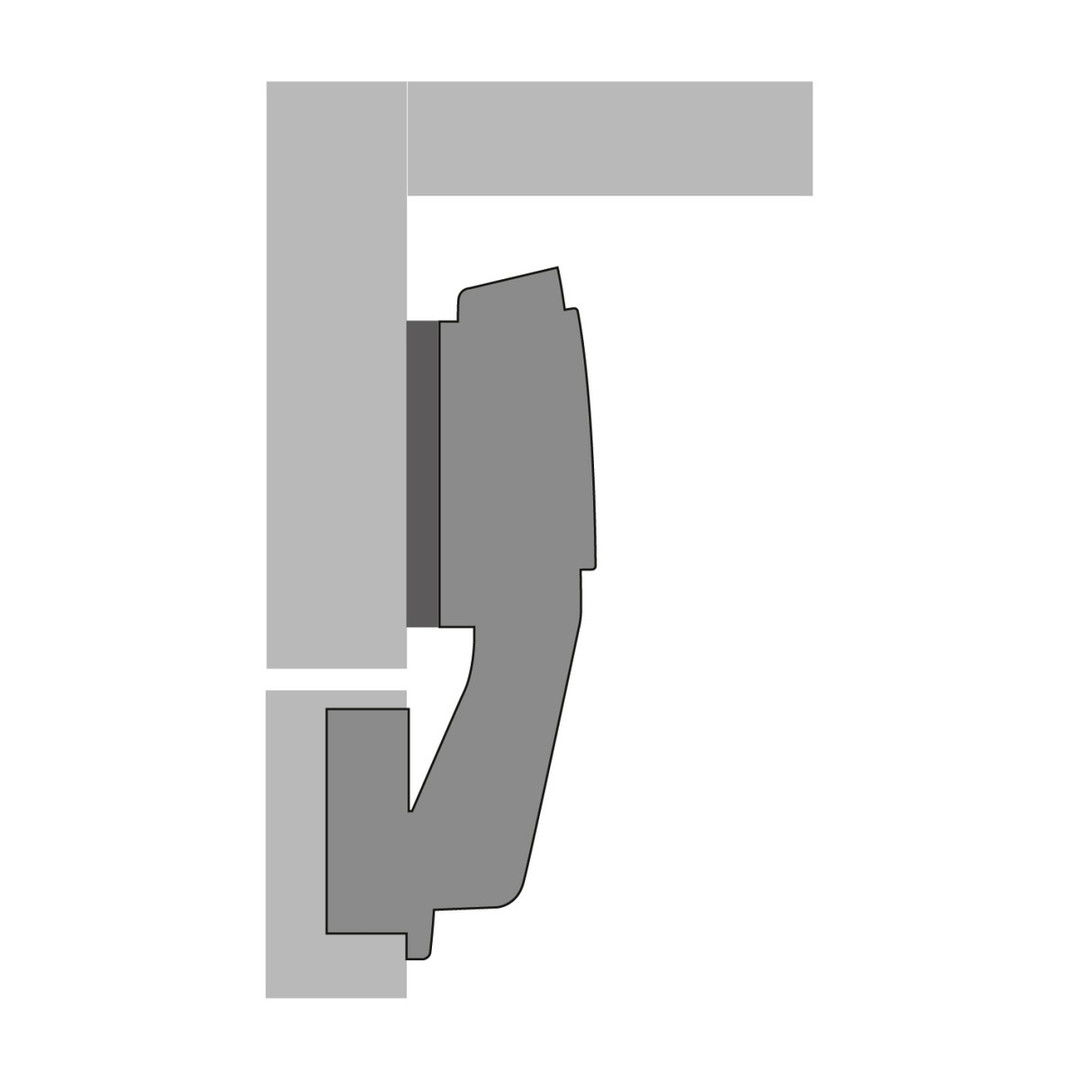

- Anschlagart einliegend (B 4 mm)
- THS-Bohrbild 52 x 5,5 mm, 48 x 6 mm
- Topftiefe 12,8 mm
- Montage Schnellmontage Fix (THS 55)
- Integrierte Verstellung für den Türversprung +1 mm / -2 mm
- Integrierte Fugenverstellung +3 mm / -2 mm
- Höhenverstellung über Montageplatte
- Stahl vernickelt
Merkmale
| Ausführung | vernickelt, einliegend, Öffnungswinkel 95°, THS-Bohrbild 52 x 5,5 mm, 48 x 6 mm, Schnellmontage Fix (ø 10 x 6) |
| Montageart | Schnellmontage Fix |
| Anschlagart | einliegend |
| Befestigungsbohrung | ø 10 x 6 |
| Durchmesser der Befestigungsbohrung | Ø 10 mm |
| Komforteigenschaften | ohne Schließautomatik |
| Konstruktion | Eckschrank 90° (W90) |
| Max. Türdicke | 28 mm |
| Min. Türdicke | 15 mm |
| Oberfläche | vernickelt |
| Scharnieroberfläche | Stahl vernickelt |
| Topf-Ausführung | THS 55 |
| Topfdurchmesser | 35 mm |
| Öffnungswinkel | 95 ° |
| Türart | Standardtür / Holztür, Holzrahmentür (Profilbreite ab 50 mm) |
| Basis | 4 mm |
| Topftiefe | 12,8 mm |
| Bohrbild | TH 52 x 5,5, TS 48 x 6 mm |
| Integrierte Auflagenverstellung | +3mm / -2 mm |
| Integrierte Tiefenverstellung | +1 mm / -2 mm |
| Zuhaltung | Nein |
Hettich Sensys 95°-Winkelscharniere W90 (Sensys 8669 W90) - ohne Schließautomatik - Vernickelt
|
Anschlagart
Montageart
|
einliegend |
|---|---|
| Schnellmontage Fix |
|
| Zum Anschrauben |
|
