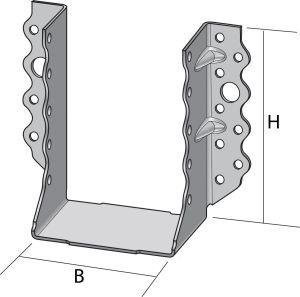

Abbildung ähnlich
Simpson Strong Tie Balkenschuhe SBG 100x170mm
BMF009-1017
3523140598109
SBG100/170
auf Anfrage
je 1 St
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 25 St |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 St |
| Bestellschritt | 1 St |
Zubehörempfehlung für Sie:
Beschreibung
SBG Balkenschuh
Balkenschuh mit Rippen zur Aufnahme höherer seitlicher Lasten. Für Anschlüsse von Nebenträgern aus Holz oder Holzwerkstoffen an Hauptträger aus Holz/ Beton/ Stahl.
Material
- Stahlqualität: S 250 GD +Z 275 gemäß DIN EN 10346
- Korrosionsschutz: 275 g/m2 beidseitig - entspricht einer Zinkschichtdicke von ca. 20 mikrometer
Vorteile
- Die Balkenschuhe sind bei dreiachsiger Belastung zugelassen.
- Die angeformte Einschlagzacke erleichtert die Montage.
- Es ist bei jeder Anschlussart eine dreiachsige Belastung zulässig.
- Zur Befestigung der SBG Balkenschuhe an Beton, Stahl oder Mauerwerk sind Löcher Ø11 mm vorhanden.
Anwendbare Materialien
- Auflager: Holz, Holzwerkstoffe, Beton, Stahl
- Aufzulagerndes Bauteil: Holz, Holzwerkstoffe
Befestigung
- CNA4,0x Länge Kammnägel (Gleich mitbestellen)
- CSA5,0x Länge Schrauben (Gleich mitbestellen)
- Ø Löcher im Haupt- und Nebenträger: 5 mm
- M10 Ankerbolzen (Gleich mitbestellen)
- Ø Große Löcher für Ankerbolzen: 11 mm
Merkmale
| Typ | SBG |
| Abmessungen | 100x170 mm |
| VE | 25 - 25 Stück |
| Materialstärke | 1.5 mm |
| Seite B | 100 mm |
| Seite H | 170 mm |
| Anzahl Löcher im Nebenträger | 14 |
| Anzahl Löcher im Hauptträger | 22 mm |
| Material | feuerverzinkt Stück |
| Anzahl große Löcher | 4 mm |
Simpson Strong Tie Balkenschuhe SBG
|
Abmessungen
Name des Variantenmerkamsl???
|
|---|
Angaben zur Marke
Simpson Strong-Tie
Hersteller
Simpson Strong-Tie GmbH Hubert-Vergölst-Str.6-14, 61231 Bad Nauheim info@strongtie.de
