Abbildung ähnlich

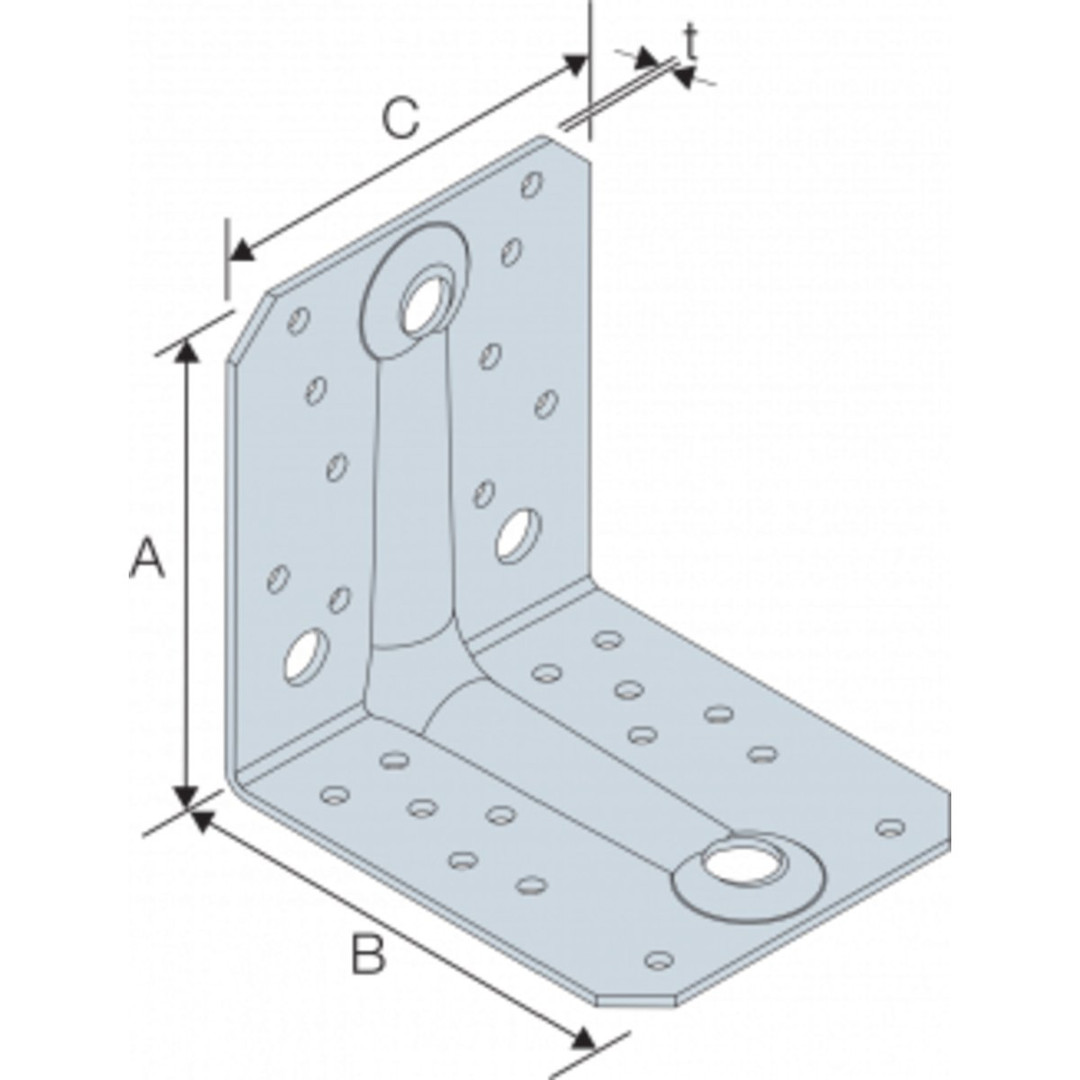

Simpson Strong-Tie Winkel "ABR" - 105mm - mit Rippe
BMF165-1051
5701953351052
ABR105
auf Anfrage
je
1 St
keine Verfügbarkeitsinformationen
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 St |
| Bestellschritt | 1 St |
Beschreibung
Die ABR Winkelverbinder mit Rippe werden aus feuerverzinktem Stahlblech hergestellt und sind für tragende Holzkonstruktionen geeignet, bei denen große Kräfte übertragen werden müssen.
Vorteile
- Lastaufnahme in allen Richtungen
- Optimierte Tragfähigkeiten für Voll- und Teilausnagelung
- Ausbildung von Holz / Holz -Anschlüssen, sowie Holz / Beton - Anschlüssen
Anwendbare Materialien
- Auflager: Holz, Holzwerkstoffe, Beton, Stahl
- Aufzulagerndes Bauteil: Holz, Holzwerkstoffe
Anwendungsbereich
Die ABR-Winkel können für Holz-/Holz-, Holz/Beton- oder Holz/Stahl-Verbindungen und insbesondere für die Übertragung hoher Kräfte eingesetzt werden.
Merkmale
| Typ | ABR 70 90 98 105 |
| Abmessungen | 105x105x90 mm |
| Material | feuerverzinkt |
| Ausführung | mit Rippe |
| Schenkel A | 105 mm |
| Schenkel B | 105 mm |
| Breite Winkel | 90 mm |
| Anzahl Löcher Ø 5 mm Schenkel A | 10 Stück |
| Anzahl Löcher Ø 11 mm Schenkel A | 3 Stück |
| Anzahl Löcher Ø 5 mm Schenkel B | 14 Stück |
| Anzahl Löcher Ø 11 mm Schenkel B | 1 Stück |
Anhänge
Datei
(deabr37winkelverbindermitrippe709098105259.pdf, 507.67 KB)
Technisches Datenblatt
Varianten
auf Anfrage
je
1 St
|
||||||||||||||||||
auf Anfrage
je
1 St
|
||||||||||||||||||
auf Anfrage
je
1 St
|
||||||||||||||||||
Simpson Strong-Tie Winkel "ABR" - 70mm - mit Rippe - Edelstahl
|
| Abmessungen | Schenkel A | Schenkel B | Breite Winkel | Anzahl Löcher Ø 5 mm Schenkel A | Anzahl Löcher Ø 5 mm Schenkel B | Anzahl Löcher Ø 11 mm Schenkel A | Typ | Material |
|---|---|---|---|---|---|---|---|---|
| 70x70x55 | 70 | 70 | 55 | 6 | 6 | ABR | Edelstahl |
Simpson Strong-Tie Winkel "ABR" - 90mm - mit Rippe - Edelstahl
BMF525-0901
keine Verfügbarkeitsinformationen
auf Anfrage
je
1 St
| Abmessungen | Schenkel A | Schenkel B | Breite Winkel | Anzahl Löcher Ø 5 mm Schenkel A | Anzahl Löcher Ø 5 mm Schenkel B | Anzahl Löcher Ø 11 mm Schenkel A | Typ | Material |
|---|---|---|---|---|---|---|---|---|
| 90x90x65 | 90 | 90 | 65 | 10 | 10 | 1 | ABR | Edelstahl |
