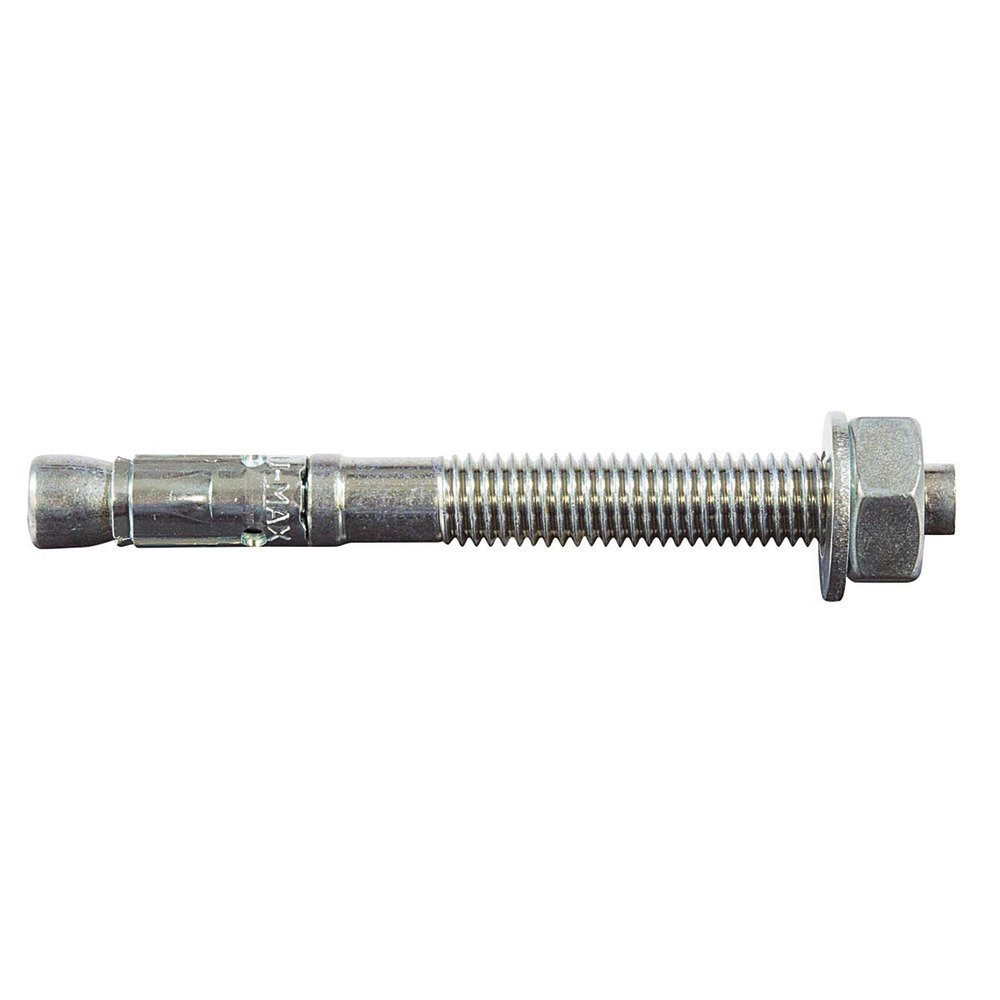

UPAT Expressanker MAX 16/100/223
UPA104-1610
4000657002033
508989
auf Anfrage
je
100 St
keine Verfügbarkeitsinformationen
Verpackungseinheiten
10 St |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 10 St |
Bestellschritt | 1 St |
Beschreibung
Der Upat Expressanker MAX ist im Bereich der Bolzenanker der Meister seiner Klasse. Dieser Stahlanker, in galvanisch verzinkter Ausführung, ist besonders geeignet für die Befestigung mittelschwerer bis schwerer Lasten im Innenbereich in gerissenem und ungerissenem Beton und Naturstein mit dichtem Gefüge. Der Expressanker MAX bietet durch die 2 Verankerungstiefen größte Flexibilität und kann äußerst komfortabel in Vor- und Durchsteckmontage gesetzt und mit dem Hammer in das ausgeblasene Bohrloch kraftsparend eingeschlagen werden. Beim montagefreundlichen Anziehen der Mutter schiebt sich der Bolzen in den Spreizclip, der sich mit bewährter Technik gegen die Bohrlochwand verspreizt und so für höchste Haltesicherheit sorgt. Besonders häufig wird der Bolzenanker für die Befestigung von Kabeltragsystemen und Treppengeländern verwendet.
Merkmale
Bohrerdurchmesser | 16 mm |
Dübellänge | 16x223 mm |
Material | galvanisch verzinkter Stahl |
Gewinde | M16 |
Gewindelänge | 159 mm |
Installationsdrehmoment | 110 N·m |
Max. Dicke des Anbauteils | 100 mm |
Max. Nutzlänge hef,max./hef,min. | 100 / 120 mm |
Min. Bohrlochtiefe bei Durchsteckmontage | 210 mm |
Max. Anbauteildicke (reduziert) | 120 mm |
Max. Anbauteildicke (standard) | 100 mm |
Schlüsselweite | 24 mm |
Seismic-Zulassung | C1 / C2 |
U-Scheibe (Außendurchmesser x Dicke) | 17 x 3 mm |
Verankerungstiefe (reduziert) | 65 mm |
Verankerungstiefe (standard) | 85 mm |
Verankerungstiefe hef,stand/hef,red | 85 / 65 mm |
Verankerungstiefe | 85 mm |
Feuerwiderstandsklasse | R120 |
ETA-Zulassung | Ja |
VDS-Zulassung | Ja |
Verkaufseinheit | 10 Stück |
Anhänge
Datei
(ZD_ETA_U_100170_SDE_AIP_V2.pdf, 556.2 KB)
Technische Zulassung
Datei
(ZD_ETA_U_100170_SDE_AIP_V3.pdf, 743.64 KB)
Technische Zulassung
Datei
(ZD_DOP_UpatMax_U_SDE_AIP_V3.pdf, 934.36 KB)
Leistungserklärung
Datei
(ZD_ETAB_U_100170_SDE_AIP_V4.pdf, 947.66 KB)
Technische Bewertung
Datei
(ZD_ETAB_U_100170_SDE_AIP_V3.pdf, 1.81 MB)
Technische Bewertung
Datei
(LT_01_MAXGESAMT_U_SDE_AIP_V2.pdf, 441.48 KB)
Lastentabelle
Datei
(VKU_EXPRESSANKERMAX_U_SDE_AIP_V4.pdf, 767.59 KB)
Verkaufsunterlage
Datei
(ZD_DOP_UPATMAX1_U_SDE_AIP_V1.pdf, 2.85 MB)
Leistungserklärung
Datei
(ZD_ETA_U_100170_SDE_AIP_V1.pdf, 293.67 KB)
Technische Zulassung
