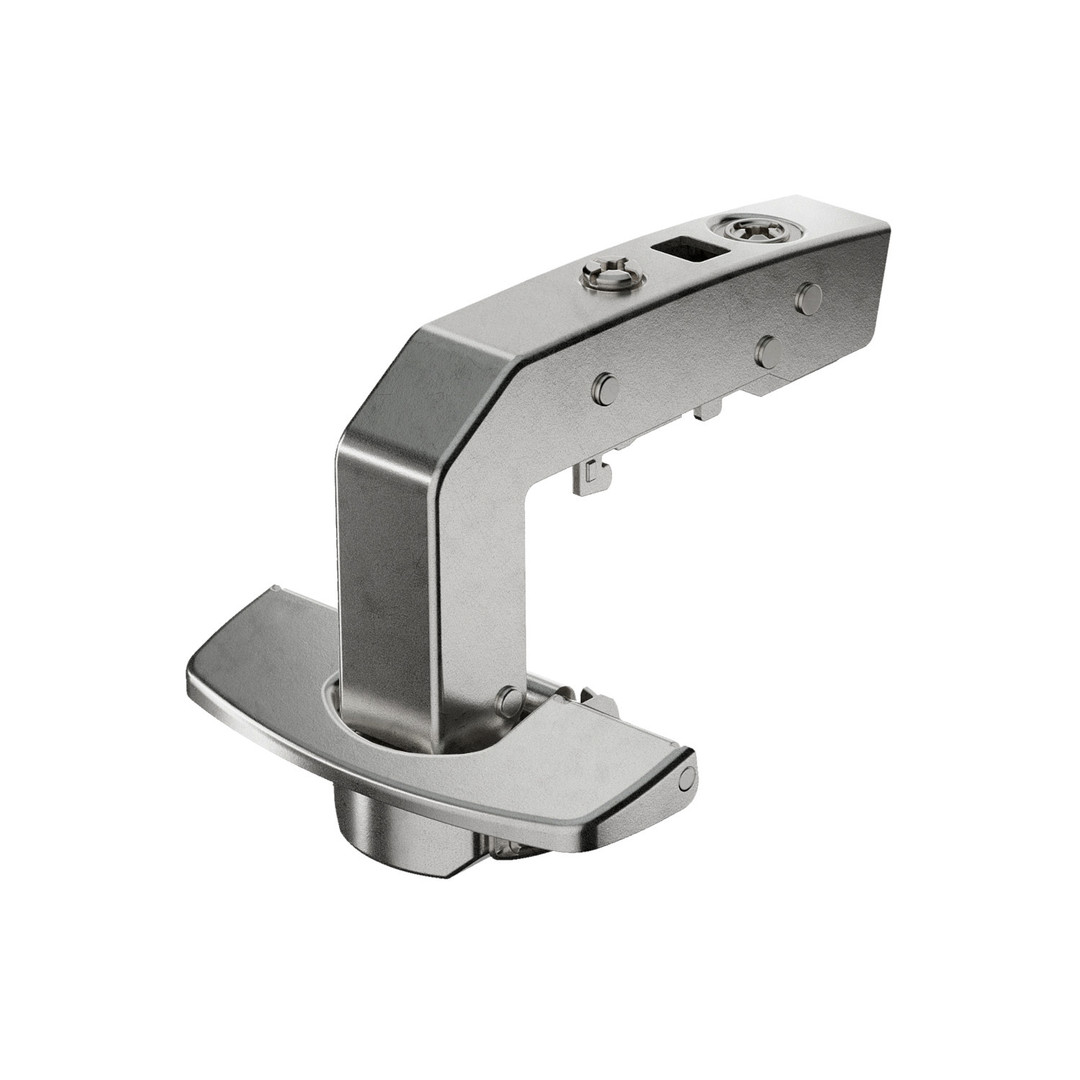

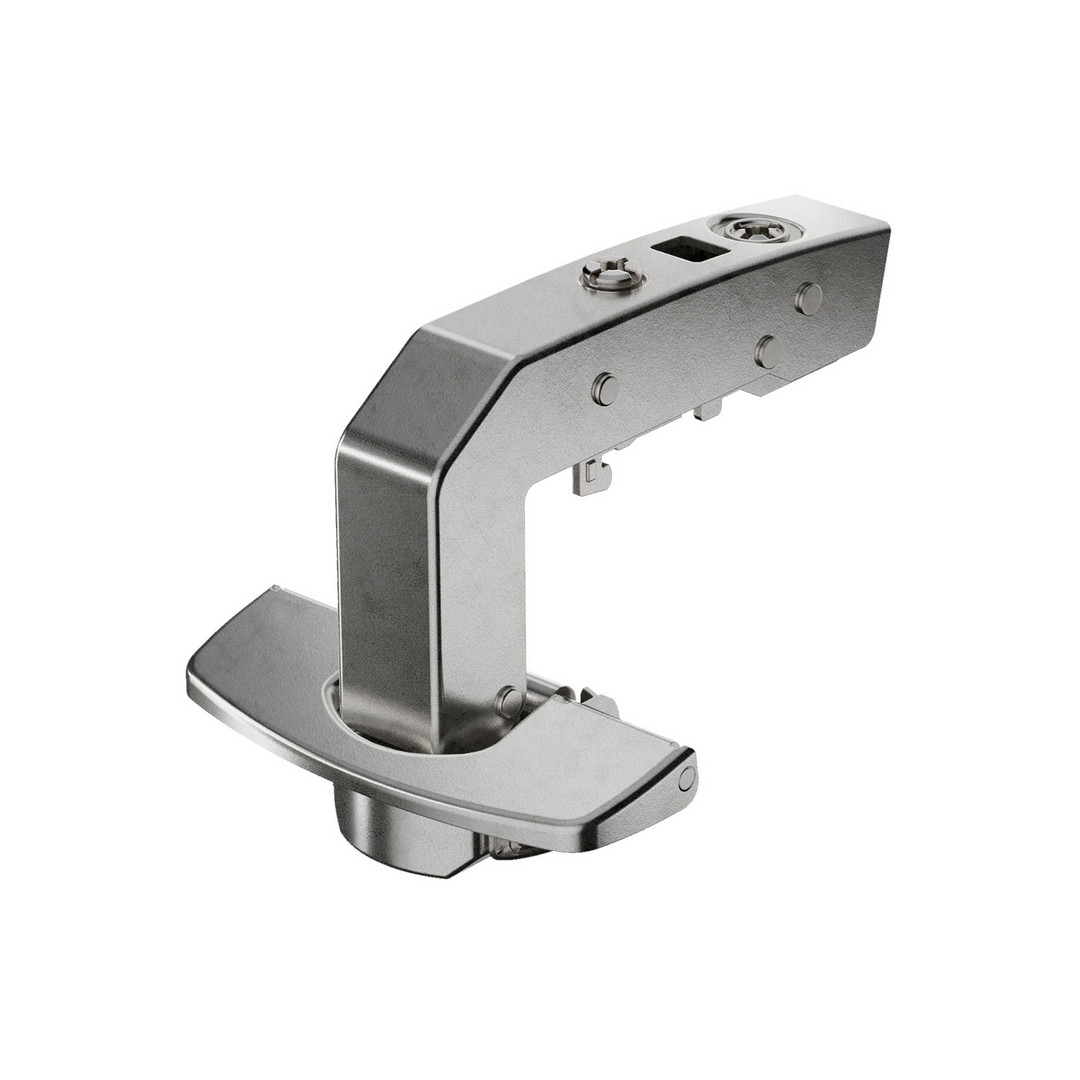

HETTICH Sensys 8639 W90 Scharnier ungedaempft vorliegend B26mm 52x5,5/48x6mm Fix vernick

Artikelnummer: 4063674018104 EAN: 4063674018104 Werksartikelnummer: 9087561

auf Anfrage

je 100 St

keine Verfügbarkeitsinformationen

Verpackungseinheiten

50 St

Ausführung

Nach Varianten suchen

Funktionen

Verkaufsdaten

Mindestbestellmenge	50 St
Bestellschritt	50 St

Beschreibung

• Sensys Winkelscharnier W90, für vorliegende Stollenanwendungen
• Ohne Dämpfung, mit Schließautomatik (Sensys 8639 W90)
• Qualitätseinstufung nach EN 15570, Level 3
• Öffnungswinkel 95°
• Für Türdicke 15 - 28 mm
• Anschlagart vorliegend (B 26 mm)

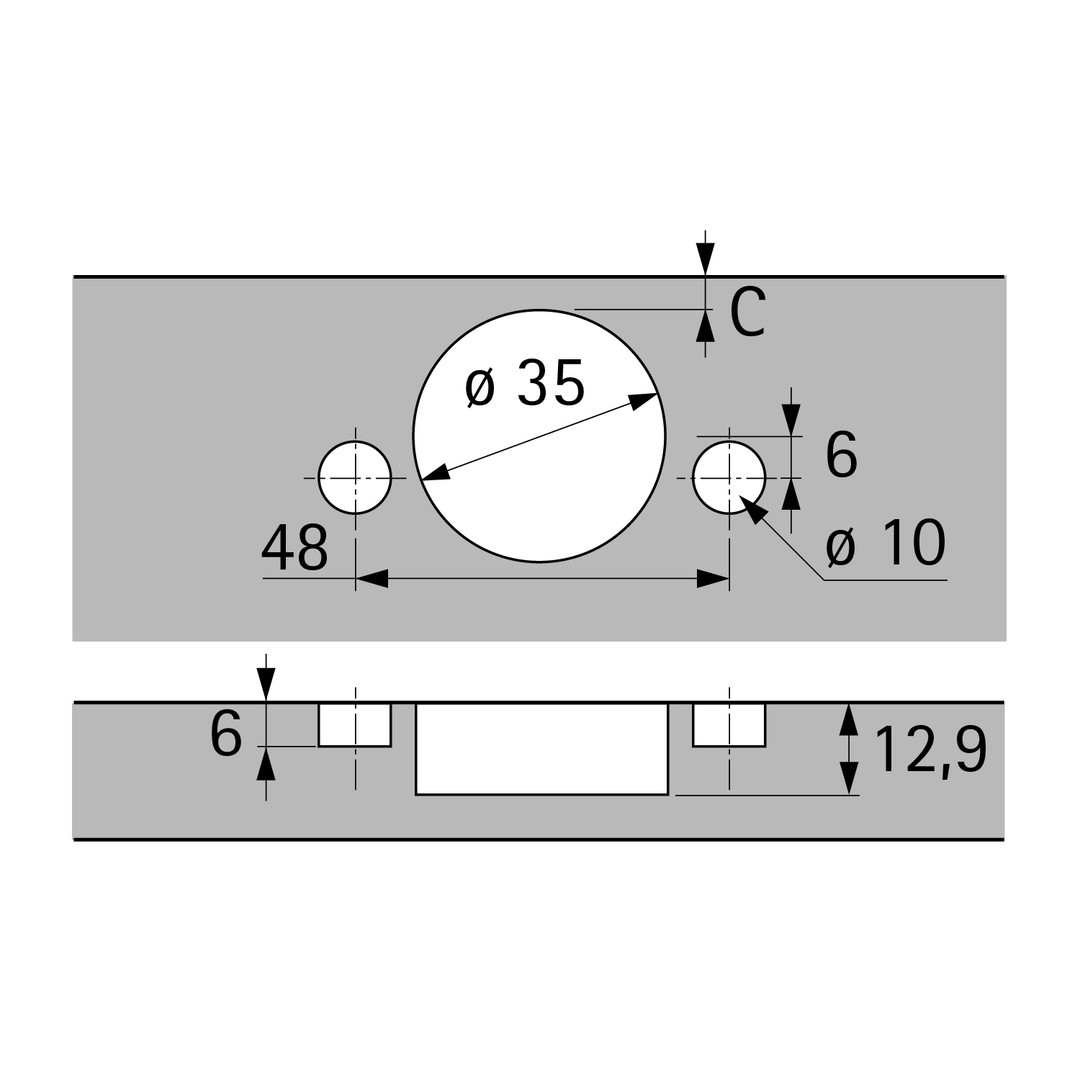

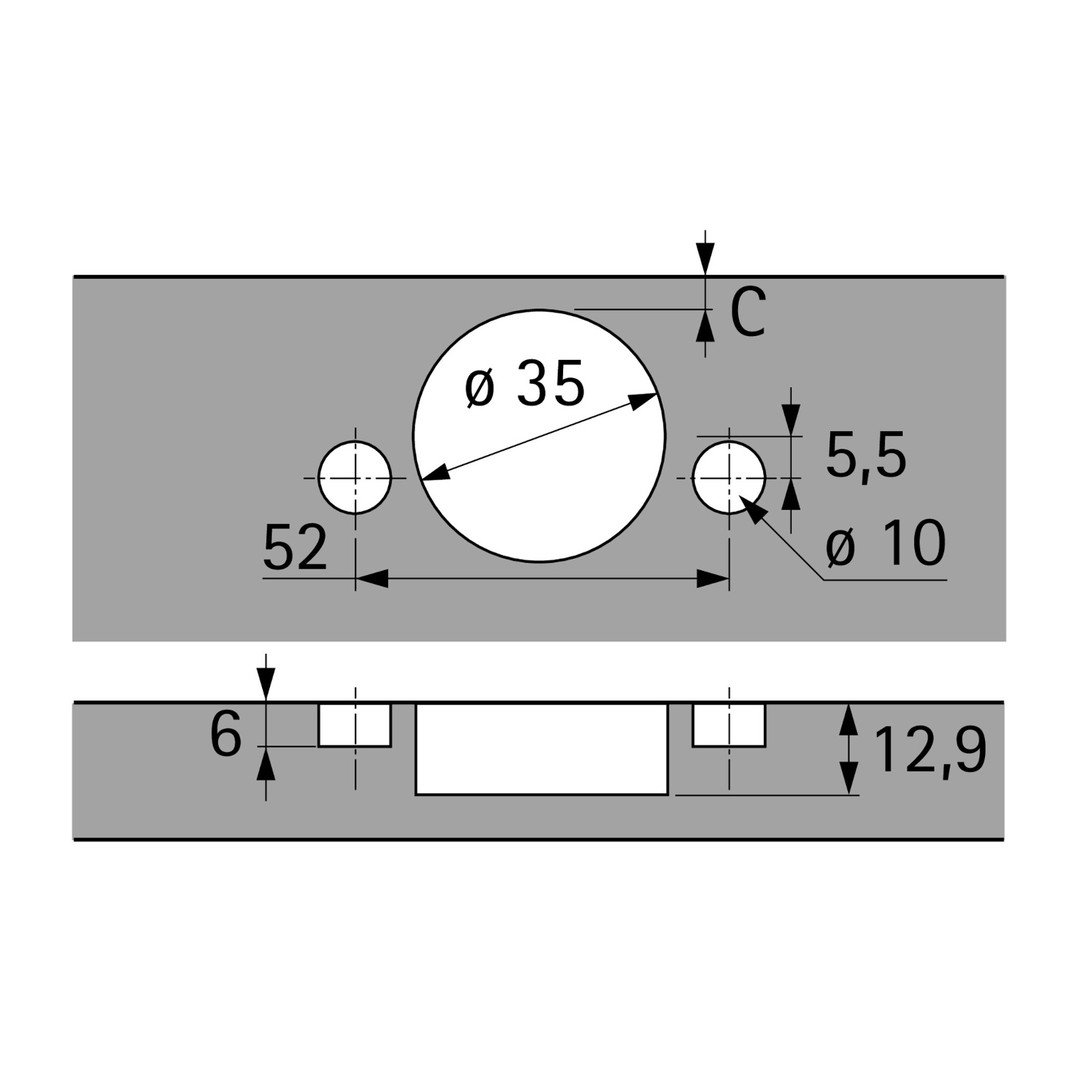

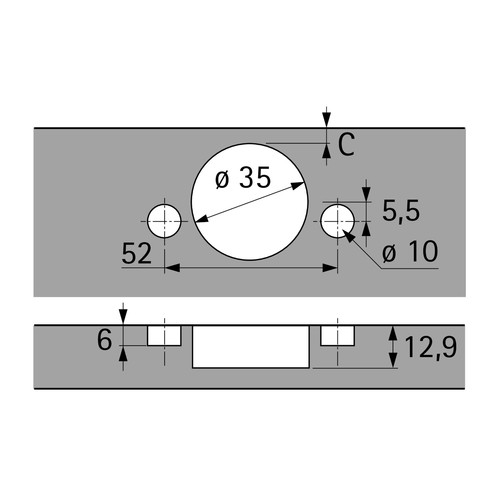

• THS-Bohrbild 52 x 5,5 mm, 48 x 6 mm
• Topftiefe 12.8 mm
• Montage Schnellmontage Fix (THS 55)
• Integrierte Verstellung für den Türversprung +1.5 mm / -0.5 mm
• Integrierte Fugenverstellung +2 mm / -3 mm
• Höhenverstellung über Montageplatte
• Stahl vernickelt

Merkmale

Ausführung	W90 Scarnier ungedaempft vorliegend B26mm 52x5,5/48x6mm Fix vernick

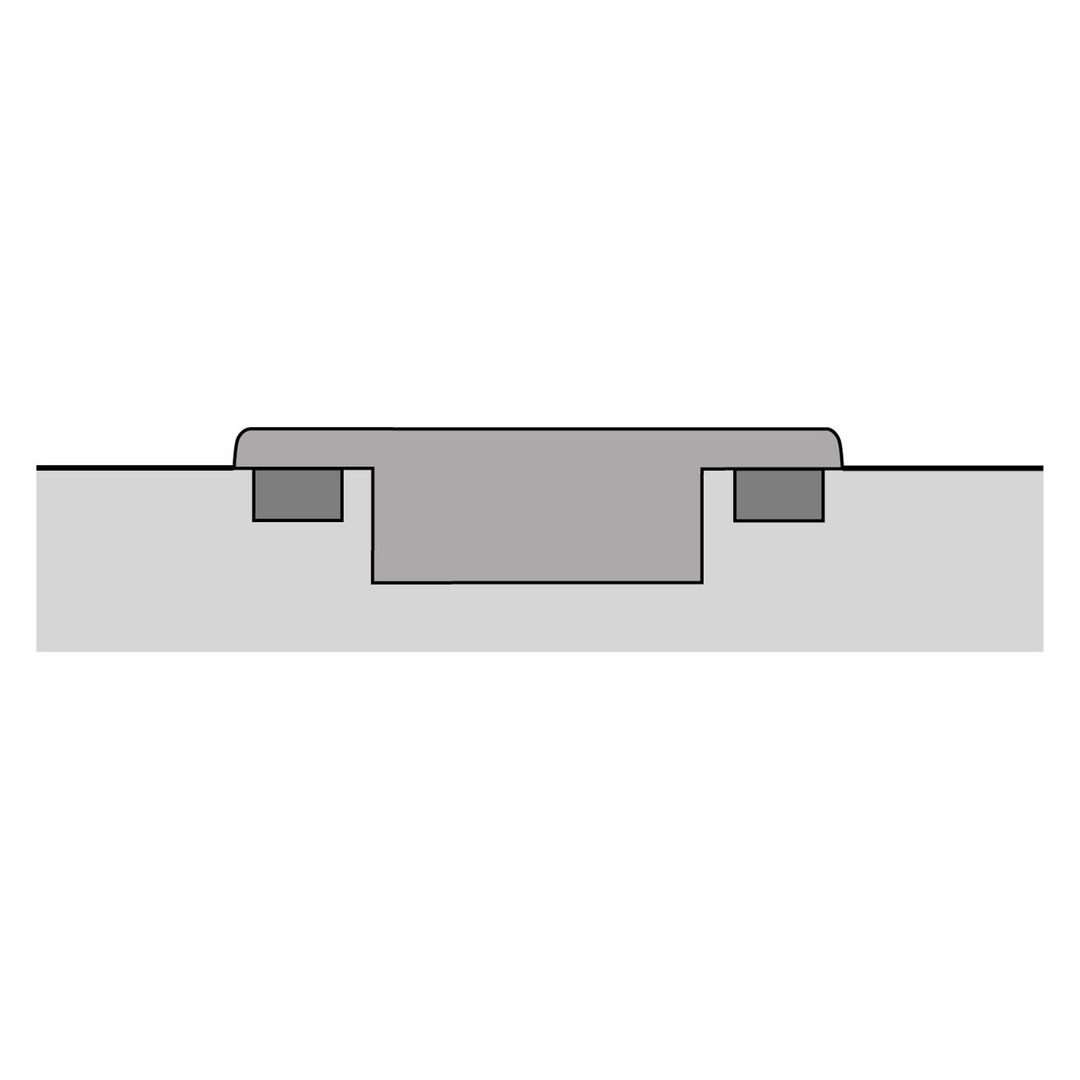

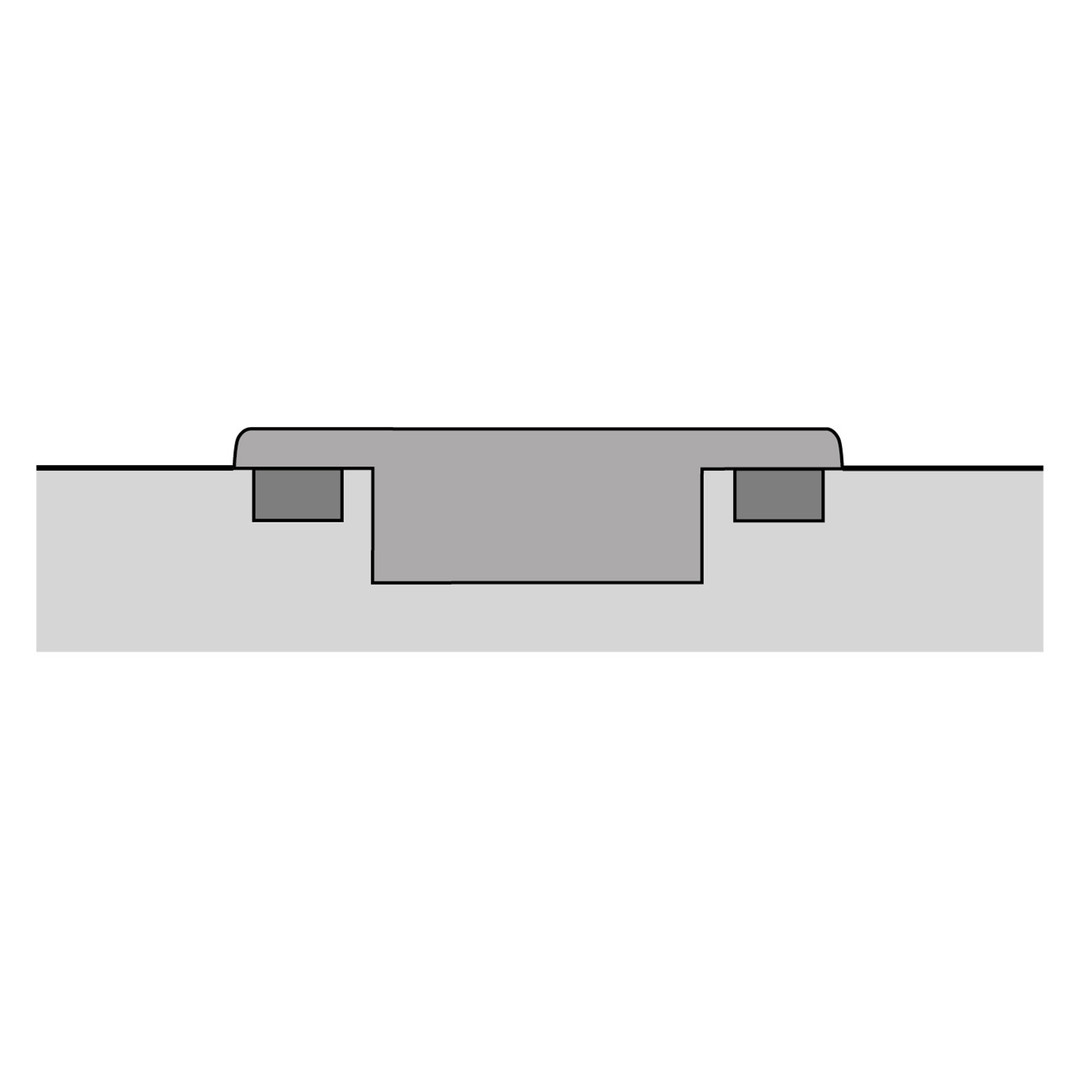

Montageart	Schnellmontage Fix
Konstruktion	Eckschrank 90° (W90)
Türart	Holzrahmentür (Profilbreite ab 50 mm) Standardtür / Holztür
Komforteigenschaften	ohne integrierte Dämpfung
Öffnungswinkel	95 °

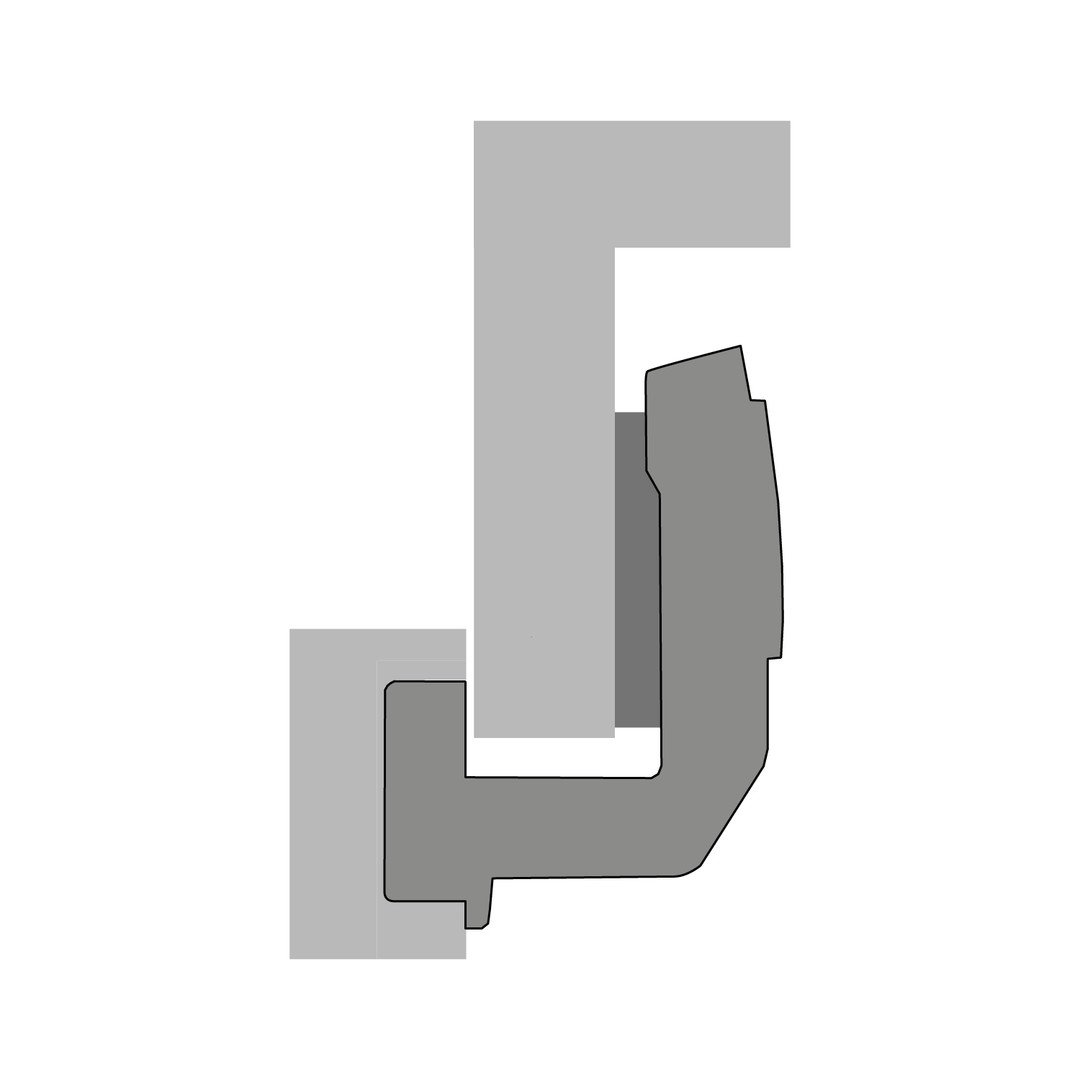

Anschlagart	vorliegend
Topfdurchmesser	35 mm
Min. Türdicke	15 mm
Max. Türdicke	28 mm
Topf-Ausführung	THS 55
Integrierte Auflagenverstellung	+2 mm / -3 mm
Integrierte Tiefenverstellung	+1.5 mm / -0.5 mm
Basis	26 mm
Scharnieroberfläche	Stahl vernickelt
Befestigungsbohrung	ø 10 x 6
Schnellmontage Korpus	ja
Zuhaltung	ja

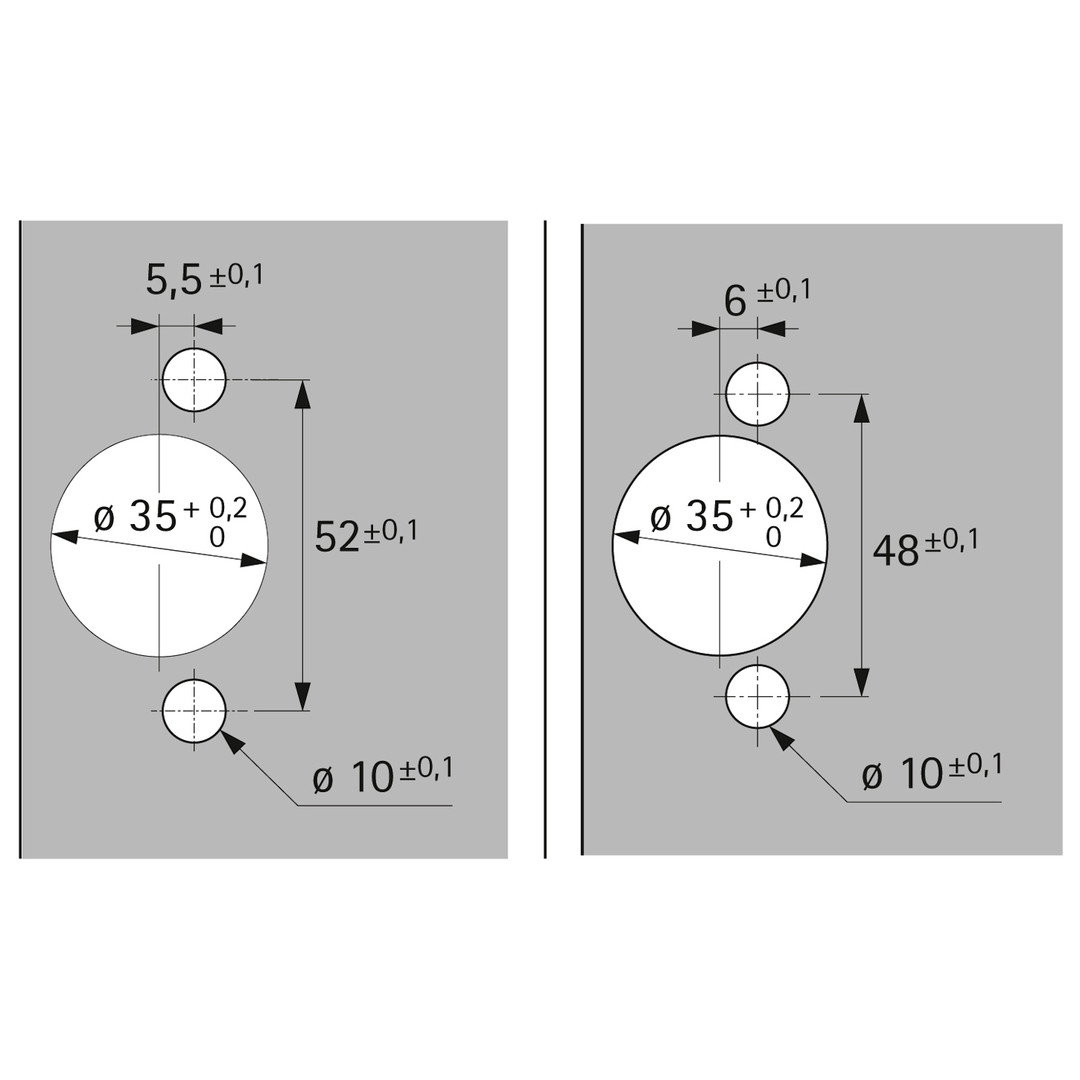

Bohrbild	TS 48 x 6 mm TH 52 x 5,5 mm
Durchmesser der Befestigungsbohrung	Ø 10 mm
